　　【ROHM半導體（上海）有限公司 3月11日上海訊】ROHM（羅姆）旗下的LAPIS Semiconductor開發出衛星電視接收天線用4路輸入4路輸出開關矩陣IC"ML7405"。本IC為業界首款※衛星電視接收天線用4路輸入4路輸出開關矩陣IC，使以往需要并聯2個4路輸入2路輸出開關IC的通用四通道注2衛星電視接收電路僅需1枚IC即可實現。使用本IC可實現衛星電視接收機的小型化與高性能化，有助于衛星電視接收天線的普及和推廣。

　　本產品已經開始出售樣品，并于2014年2月開始量產銷售。

　　前期工序的生產基地為LAPIS Semiconductor Miyagi Co., Ltd.（日本宮城縣黑川郡）。

　　※截至2月27日 LAPIS Semiconductor調查數據

　　＜背景＞

　　在歐洲、南美等地區，一般使用稱為"通用型"的、通過1臺設備接收頻率和極化波不同的4種衛星電視信號的衛星電視接收天線。通用型的輸出有1路、2路、4路輸出三種，要同時接收并記錄4種衛星電視信號需要4路輸出以上的衛星電視接收天線，因此，對于4路輸出的通用型天線的需求日益高漲。這種通用型產品稱為通用四通道衛星電視接收天線，預計未來將會在能發射電視衛星的北美、印度、中東、非洲地區得到普及。

　　以往，衛星電視接收天線上使用的開關IC只有4路輸入2路輸出的產品，為支持通用四通道衛星電視接收天線的4路輸出，采用將2個4路輸入2路輸出開關IC并聯的方式來實現。在高頻電路中，零部件配置、零部件間的布線對特性影響非常大，按以往的方式配置2個4路輸入2路輸出開關IC，存在的問題是會使PCB板上連接IC間的配線之間的線路更長，流經配線的信號損耗增大，同時，配線之間的耦合導致信號串擾注3。力爭避免信號損耗與串擾問題的PCB板設計、零部件安裝的難度等成為通用四通道衛星電視接收天線普及的障礙。

　　＜新產品詳情＞

　　1. 　業界首款衛星電視天線用4路輸入4路輸出開關矩陣IC

　　通用四通道衛星電視接收天線的開關電路可通過1個IC實現。一舉解決使用2個4路輸入2路輸出開關IC時產生的配線損耗、配線間的串擾問題，使通用四通道衛星電視接收天線的設計與制造更容易。

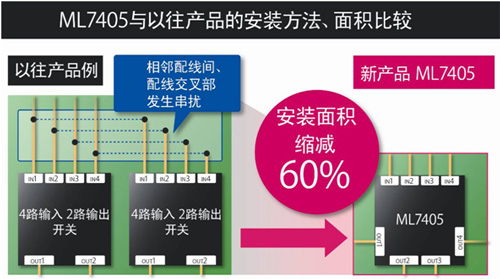

　　另外，與使用2個4路輸入2路輸出開關IC的方式相比，安裝面積可縮減60%。

　　2.　 實現4路輸入2路輸出開關IC同等以上的低串擾

　　衛星電視接收用所需的頻段較寬，為950MHz~2150MHz，將4路輸入4路輸出開關集于單芯片時，IC內部的元件間、配線間的串擾增大，因此，降低串擾是很大的課題。本IC通過采用本公司獨有的電路設計與布局優化，確保了25dB的隔離，實現了以往4路輸入2路輸出開關IC同等以上的低串擾。

　　3.　 完全的阻抗匹配

　　在高頻電路中，輸入輸出元件間一旦產生阻抗不匹配，就會引發反射導致的損耗、發射多余電波等問題。高頻電路一般是按50Ω的輸入輸出阻抗設計的，在以往的并聯2個4路輸入2路輸出開關的電路中，阻抗會變為一半即25Ω，從而產生不匹配問題。因此，需要在PCB板設計上花費更多心思。而使用本一體化IC時，阻抗恒定為50Ω，不會產生不匹配問題，PCB板設計更加容易。

　　【特點】

　　-僅通過單芯片即可實現通用四通道衛星電視接收天線的IF信號切換

　　-采用LAPIS Semiconductor獨創的高頻電路設計技術，低損耗、低串擾

　　-低功耗

　　-封裝： 32pin WQFN

　　-樣品出售時間： 樣品出售中

　　-樣品價格（參考）： 180日元（不含稅）

　　-量產銷售時間： 2014年2月開始

　　【應用領域】

　　衛星電視接收天線 / 高頻信號切換開關

　　【術語解說】

　　注1　衛星電視接收機

　　附屬于衛星電視接收天線，放大來自衛星的微弱電波并轉換為中間頻段的接收器。也稱為LNB(Low Noise Block)。

　　注2　通用四通道衛星電視接收天線

　　接收頻率和極化面不同的4種電視信號的衛星電視接收機。

　　在歐洲、南美被廣泛使用，預計未來將在可發射電視衛星的印度、非洲等地區普及。由于無需地面無線電所需的廣播電視設備，因此，在以往很難接收信號的地區也可收看欣賞眾多電視節目。

　　注3 串擾

　　多余的信號泄漏。在高頻段，元件間、配線間的電磁耦合導致與原本的信號不同的多余的信號泄漏增大。
