曝光�(jī)霧化分析案例介紹

編輯：luochao 2013-11-07 13:46:24 瀏覽�4818  來源�

　　引言

　　在所有平面顯示器�(chǎn)�(yè)�(lǐng)域里的陣列廠，曝光機算是一�(gè)相當重要的設備�

　　就產能來說，曝光�(jī)可能也算是一�(gè)重要的瓶頸，甚至可以這么說，單單僅是曝光的時間延長，甚至或是曝光�(jī)的當�(jī)，恐怕都是一�(gè)令人頭痛的夢饜�

　　曝光�(jī)霧化(Haze)，指的是曝光�(jī)的透鏡(Lens，主要是Nikon或Canon曝光�(jī))或反射鏡�(主要是Canon曝光�(jī)或CF曝光�(jī))的表面上，被覆蓋上一層不明物�(zhì)，看似白蒙蒙的、或是明顯的白色斑點、甚或是一片咖啡色不明物質，因而造成透光或光的反射性能下降。就英文的Haze一字來說，指的正是霾，這里則用”霧化”一詞描述之�

　　如果更廣泛地說，光罩(平面顯示器產�(yè)稱mask，半�(dǎo)體產�(yè)則稱reticle)也可能發生霧化。平面顯示器�(chǎn)�(yè)比較少見(還是有聽過這樣的問題，主要是無�(jī)物污�)，但在半�(dǎo)體產�(yè)則是非常熱門的話題，特別是步�193nm光源后，更是如此。至于下一世代的EUV，其重要性，就更別說了�

　　如上所述，透光或光的反射性能下降，那又如�?

　　透光或光的反射性能下降的第一�(gè)困境，就是光阻的曝光量不足，而為了達到足夠的曝光量，就是延長曝光�(shí)間，或者增加UV光源燈泡的電流，但后者是有風�(xiǎn)的，UV光源的燈泡可能因?yàn)殡娏鬟^高而破裂，清理，就是停�(jī)。停�(jī)，就是第二�(gè)潛在困境�

　　就如同前述，不論是哪一�(gè)都是一�(gè)令人頭痛的夢饜�

　　在偶然機緣里，我們接觸到這樣的案例，不但分析了霧化物�(zhì)的內容，更針對該曝光�(jī)的化�(xué)過濾器�(jìn)行廠外量測分析�

　　以下就是一些我們的�(fā)�(xiàn)�

　　一、問題說�

　　某平面顯示器的陣列廠的曝光機，在其透鏡及反射鏡上出�(xiàn)了如� 1的情彀�

　　� 1中的圖，如果仔細觀察，就可以發�(xiàn)有白色斑�(diǎn);�(b)圖則是有明顯的咖啡色不明物質披覆�

　　� 1的后果，可以想見，該曝光�(jī)一定是停機維修。這是所有平面顯示器的陣列廠最不想看見的狀況�

　　我們被通知，并被要求試著分析圖 1� (b)圖的可能成份。實�(yàn)室開始動員，利用超純水萃取擦拭物后，并以離子色譜儀分析無機物的組成;同時，也利用自動熱脫附儀，搭配氣相色譜質譜儀分析有機物的組成�

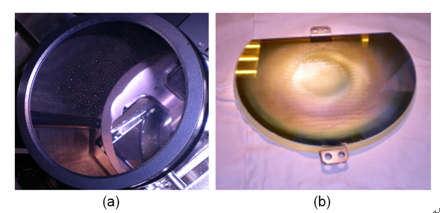

　　�1 曝光�(jī)�(nèi)組件霧化的情�

　　比較可惜的，是圖 1中的圖，沒有取得樣品。不過依�(jīng)�(yàn)判斷，應該是無機物的成份居多。接下來的內容，主要是根�(jù)� 1� (b)圖的�(fā)�(xiàn)所做的記述�

　　二、化�(xué)過濾器的�(diào)�

　　化學過濾器說�

　　該曝光機的化�(xué)過濾器只用于處理氨氣。其外觀與結�(gòu)，如� 2所示�

　　化學過濾器的濾材相當特殊，看起來像是由纖維織出的布，� 2的右上就是其中的一根纖維，該纖維上的顆粒，推測為銨化物�

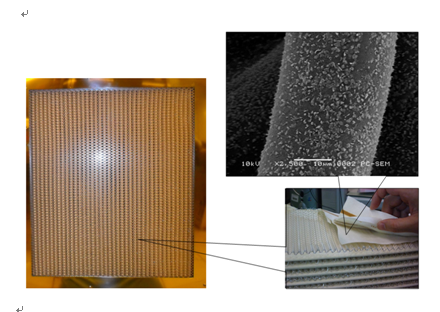

　　�2 化學過濾器結�(gòu)

　　化學過濾器量測概念說�

　　化學過濾器的量測，旨在觀察在化學過濾器上有哪些物種在上面�

　　我們利用平衡濃度概念，故意喂給化學過濾器一�(gè)相對干凈的空氣，藉以觀察化�(xué)過濾器會釋放出哪些物種，如此，可以有助于了解過去該曝光機所吸取到的空氣特性�

　　基于這樣理念，我們制做一�(gè)�(shè)施，在待測的化學過濾器的上游安裝除有�(jī)及除氨的化學過濾器，并針對下游透過沖擊�(impinger)�(jìn)行酸堿性氣體的采樣，以及Tenax-GR吸附管�(jìn)行有�(jī)物的取樣�

　　由于待測的化�(xué)過濾器的上游空氣相對干凈，因此，某些被積累于過濾器表面的物種�(huì)釋出，藉由下游的無機及有�(jī)氣體的取樣，就能夠反溯過去曝光機的可能遭遇�

　　化學過濾器量測結果說�

　　化學過濾器量測結果如� 3所示�

　　� 3的結果顯示，確實吸附了一定量的氨氣。而除了氨氣之外，MEA的出�(xiàn)反而令人意外，但這也暗示著曝光機過去的可能遭遇，亦即與來自stripper區化學物的空氣有所接觸�

　　另外就有�(jī)物的分析來看，也出現少量的DMSO，這也是來自stripper區的化�(xué)物�

　　這樣的結果，述說著潔凈室�(nèi)交互污染的過去與影響�

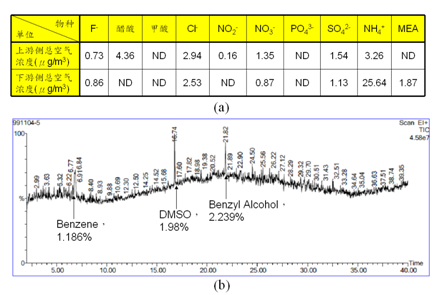

　　�3 化學過濾器量測結�

　　(a)無機物上下游�(jié)�;(b)有機物下游結�

　　三、擦拭物分析�(diào)�

　　就所收集到的信息，擦拭物分成兩項，其一為圖 1� (b)圖的擦拭物，此為主要觀察對�;另外一�(gè)為該曝光�(jī)所搭配的track的表面霧化物的擦拭物，此為輔助左證�

　　反射鏡擦拭物無機物分�

　　所謂的無機物分析，是利用超純水�(jìn)行霧化擦拭物的萃取后，再以離子色譜儀分析�

　　分析�(jié)果如�4所示�

　　純水溶出物中，有醋酸、銨、硫酸根等都不奇怪，比較有意思的，是有MEA。這一�(diǎn)和前述的化學過濾器量測結果相吻合�

　　�4 無機物分析結�

　　反射鏡擦拭物有機物分�

　　霧化擦拭物的有機物分析，需要先把擦拭布上的有機物利用自�(dòng)熱脫附儀脫附出來后，再送入氣相色譜�(zhì)譜儀�(jìn)行分析�

　　分析�(jié)果如�5所示�

　　� 5中有醋酸及Benzyl Alcohol。這兩�(gè)物種在前述的分析里都有出�(xiàn)，因此，比較不奇怪。比較有趣的，是Caprolactam，這�(gè)的量，相對而言，是比較高的�

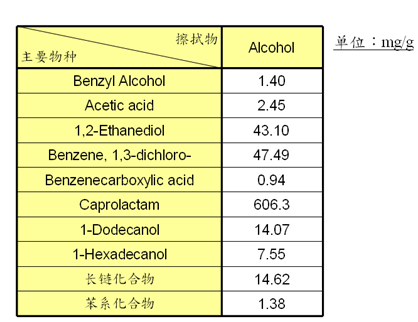

　　�5 有機物分析結�

　　Track的表面霧化物的擦拭物分析

　　Track為與曝光�(jī)相連接的設備，是由一連串的機�(tái)所組成。由于在Track�(jī)�(tái)表面�(fā)�(xiàn)也有霧化狀的情形，因此，也采集樣本，做為分析判斷的輔助參考�

　　這�(gè)部份，僅利用超純水�(jìn)行霧化擦拭物的萃取后，再以離子色譜儀分析�

　　分析�(jié)果如�6所示�

　　�6 Track的表面霧化物的擦拭物分析�(jié)�

　　MEA還是出現!與圖四相比較，組成成份的百分比雖然不同，但MEA都有出現�

　　雖然� 6不是直接從曝光機�(nèi)霧化物的分析�(jié)果，但是卻提供了相當?shù)妮o助線紀�

　　四、討�

　　就上述兩方面的調查，有以下幾�(gè)觀�(diǎn)�

　　首先，一般就霧化的認知為以氨為首的無�(jī)鹽為主要大宗。從以上針對反射鏡面的分析結果來看，有是有，但量不多�

　　其次，反觀醋酸，則是比較有趣的�(fā)�(xiàn)。這和過去曾經分析某CF廠曝光機的mirror擦拭物的�(fā)�(xiàn)也是相同的。其�(shí)近幾年來，除了過去已知的硫酸銨等無機鹽類外，半導體產�(yè)也是開始對醋酸有另外一種認知�

　　其三，另外一�(gè)有趣的發�(xiàn)，是MEA。無疑地，這是不應該在黃光區的Track�(jī)�(tái)表面被發�(xiàn)，當然會在曝光機�(nèi)的反射鏡�(fā)�(xiàn)，更是不合理，但就連曝光機的守門員都有MEA，就不得不相信有MEA�(jìn)入曝光機�(nèi)部的可能性�

　　MEA的出�(xiàn)，必有所指。交叉污染是最簡單的解釋。不過，Stripper區與黃光區有交叉污染只是�(gè)交代。真正的難處在找到交叉污染的路徑，并予以阻絕才是重點。但這不是現在要討論的議題�

　　其四，Benzyl Alcohol為光阻劑里常見的添加物，在反射鏡上的少量�(fā)�(xiàn)，暗示著有機物也�(huì)附著在曝光機�(nèi)的組件�

　　最后，我們想討論Caprolactam的出�(xiàn)。已知Caprolactam(己內酰胺)并不被制程所使用。圖7中的為Caprolactam的化�(xué)�(jié)�(gòu)。而圖7中的則為己內酰胺的制備過程�

　　�7� (b) 的第一�(gè)步驟，由Cyclohexanone (1)開始，制備Oxime (2)。而Cyclohexanone已知廣泛存在于Photo區�(nèi)�

　　接著，Oxime (2)�(jīng)過酸化，形成Caprolactam (3) �

　　再觀察前述的分析，從無機的分析結果顯示，有銨鹽及微量的MEA。它們都有可能成為提供形成中間產物Oxime的源頭，而這也可以說明，銨鹽及MEA偏低的原因�

　　其次，酸性離子，在無�(jī)的分析結果中，其含量是高的。因此，酸化的動力不是問題�

　　Lens Chamber為一近似密閉的空間，�(nèi)有UV提供能量，因此，反應所需的動能也有人提供�

　　果真如此，是否可以推測，Caprolactam是在Lens Chamber�(nèi)透過Cyclohexanone及其它因素反�(yīng)而得?

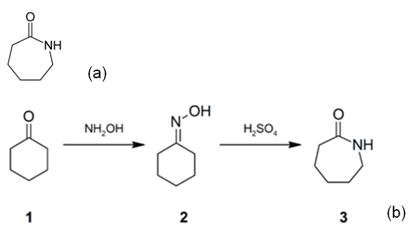

　　�7 己內酰胺說明

　　(a) 己內酰胺的結�(gòu);(b) 己內酰胺的制�

　　以上� 7的說明，純屬推測。或許還可以再質疑分析過程是否受干擾，不過，在某種意義上，暗示著反應物的形成，不是沒有可能。圖 5有機物分析結果中的Benzene, 1,3-dichloro-就是另外一�(gè)懷疑的對象�

　　五、結�

　　在有限的�(shí)�(yàn)室資源下，我們�(jìn)行了一些與曝光�(jī)霧化問題的相�(guān)分析工作并獲得一些數�(jù)與信息�

　　綜合上述各方面的分析�(jié)果與討論，可以把這�(gè)案例的霧化問題與成因，用� 8的分類來做�(gè)總結說明�

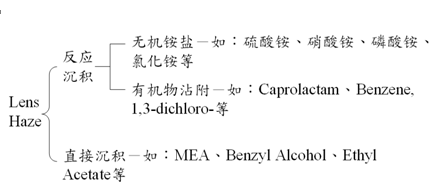

　　�8 霧化問題與成因分�

　　整�(gè)分類，以反應沉積與直接沉積做為大分類。反�(yīng)沉積再分為有�(jī)及無�(jī)兩類。其中，無機鹽類是比較廣為人知的部份。有�(jī)部份，可以看成只是推斷。我們也希望能夠有更專業的研究可以再深入探討�

　　最后，平面顯示器產�(yè)雖然沒有像半�(dǎo)體產�(yè)那樣地敏感，但本案例仍能夠提供一�(gè)未來�(yù)防之道的方向參考�

　　首先，曝光機所在的�(huán)境調查是有其必要的。其次，僅僅依照曝光�(jī)原廠所配備的除氨的化學過濾器，如果只是單獨的無�(jī)鹽類處理，可能也不太足夠(還是得看�(huán)境調查結�)。其三，交叉污染是防治過程中一�(gè)不可忽略的環節。其四，�(dāng)想要完全避免有機部份的影響，此時，就不能還是從潔凈室�(nèi)抽取空氣，要另辟更干凈的氣源�
