LTPS工藝與化�(xué)過濾器的�(yīng)�

編輯：luochao 2014-03-07 16:18:03 瀏覽�3241  來源�

　　摘要：LTPS�(chǎn)�(yè)，可能是面板�(chǎn)�(yè)里，除了曝光機外，會在潔凈室瑞安裝化�(xué)過濾器的面板�(chǎn)�(yè)。本文擬就LTPS面板的特性出�(fā)，依�(jù)化學過濾器的種類與特性，提出化學過濾器應用的相關考慮與建議，以為�(chǎn)�(yè)參考�

　　�(guān)鍵詞：LTPS；化�(xué)過濾器；

　　引言

　　化學過濾�(chemical filter)，雖然也掛著過濾器，但顧名思義，它和潔凈室里到處可見的微塵過濾�(particulate filter)不同，它不是用以處理微塵顆粒，它是用以處理和分子等級有關的”氣體”�

　　氣體無法像微塵那樣，用攔截或類似過篩的方式處理。微塵過濾器所用的濾布，對這些氣體而言，都算太大了。因此，如果真要處理這些氣體，就有必要使用另外的方式，或許這些方式有些偏向化學，故名化�(xué)過濾器�

　　也因為如此，潔凈室里的潔凈度，由微塵過濾器負�(zé)處理可數的微塵顆粒，而潔凈室里的某些氣體，則由化�(xué)過濾器處理，其結果，就是有雙層不同用途的過濾器�

　　早期，化�(xué)過濾器幾乎只有半�(dǎo)體廠在使用。雖然面板產里的曝光機有安裝化學過濾器，但坦白說，過去也很少有更換的意識，曝光機的化�(xué)過濾器需更換，也是發�(xiàn)透鏡霧化(Lens Haze)后，才有的想法�

　　所以，嚴格來說，面板產里，還真的沒有人有目的、有意識地在使用化學過濾器�

　　正因為如此，再加上化�(xué)過濾器看起來不就是和微塵過濾器一樣，往上一放就�(jié)了地容易，因此，往往造成化學過濾器的使用與規劃都是事后再看著辦�

　　前面提到，”有目的、有意識地在使用化學過濾器”，這是�(guān)鍵。因為，化學過濾器比微塵過濾器貴很多。善用，才發揮它該有的效益。要有目的、有意識地使用化�(xué)過濾器！

　　那LTPS又為什么除了微塵過濾器外，還需要化�(xué)過濾�?如果需要，需要什么種類的化學過濾�?還有，既然這化�(xué)過濾器這么貴，怎么用才好？

　　在接觸一些實際工程案后，可以�(fā)�(xiàn)，一般都認為它需要，但同時也認為它昂貴，但在”有目的、有意識地使用化�(xué)過濾器”這件事上，卻很不確定。本文即擬試著從LTPS面板的特性出�(fā)，依�(jù)化學過濾器的種類與特性，提出化學過濾器應用的相關考慮與建議，以為�(chǎn)�(yè)參考�

　　1 LTPS的特�

　　可以這么說，LTPS是在目前熟知的TFT基礎上，加入了半�(dǎo)體的元素。所以，可以這么看待，就生產�(shè)備布置，LTPS和TFT的差異不�(除了多出某些�(shè)備外)，但就對電性調控與要求，卻比較接近半導體那樣具更高敏感度。這是LTPS和傳�(tǒng)的TFT面板�(yè)的主要差別�

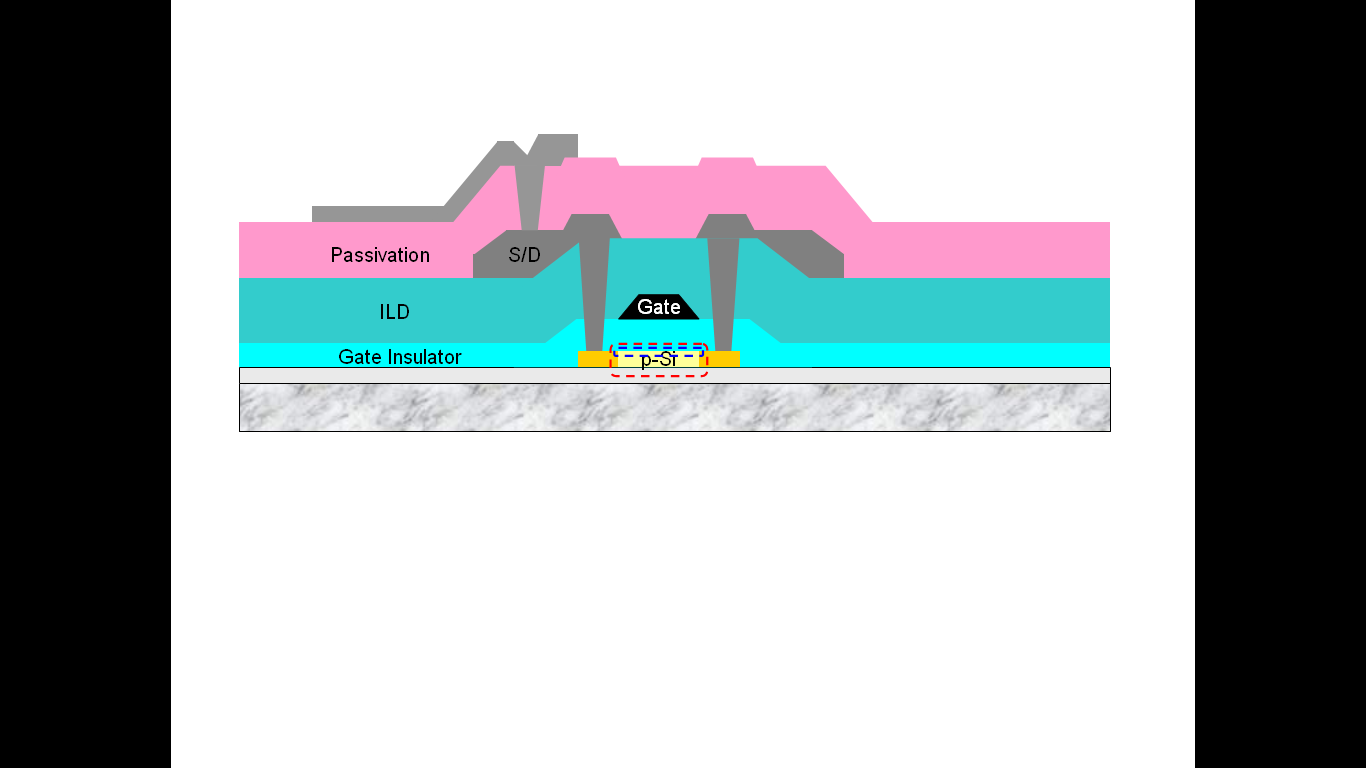

　　� 1的是為LTPS組件的構造簡圖。而圖 1中的紅色及藍色虛線為LTPS組件，對日后電性表�(xiàn)最為重要的區域�

�1 LTPS組件�(gòu)�

　　� 1的中的紅色虛線區域，是為多晶硅，�(jié)晶晶粒大小、外界硼、磷干擾等，都是對其日后電性表�(xiàn)有影響。至于藍色虛線，不是一個區域，只是一個表面，特別是環境中有機物，會對日后Gate施加電壓后的MOS開關有影響�

　　化學過濾器的�(yīng)用，主要就是在降低環境對生產過程中，特別是玻璃基板在等待的時候，對產品電性的影響�

2 LTPS與環境考察

　　2.1 潛在威脅物種考察

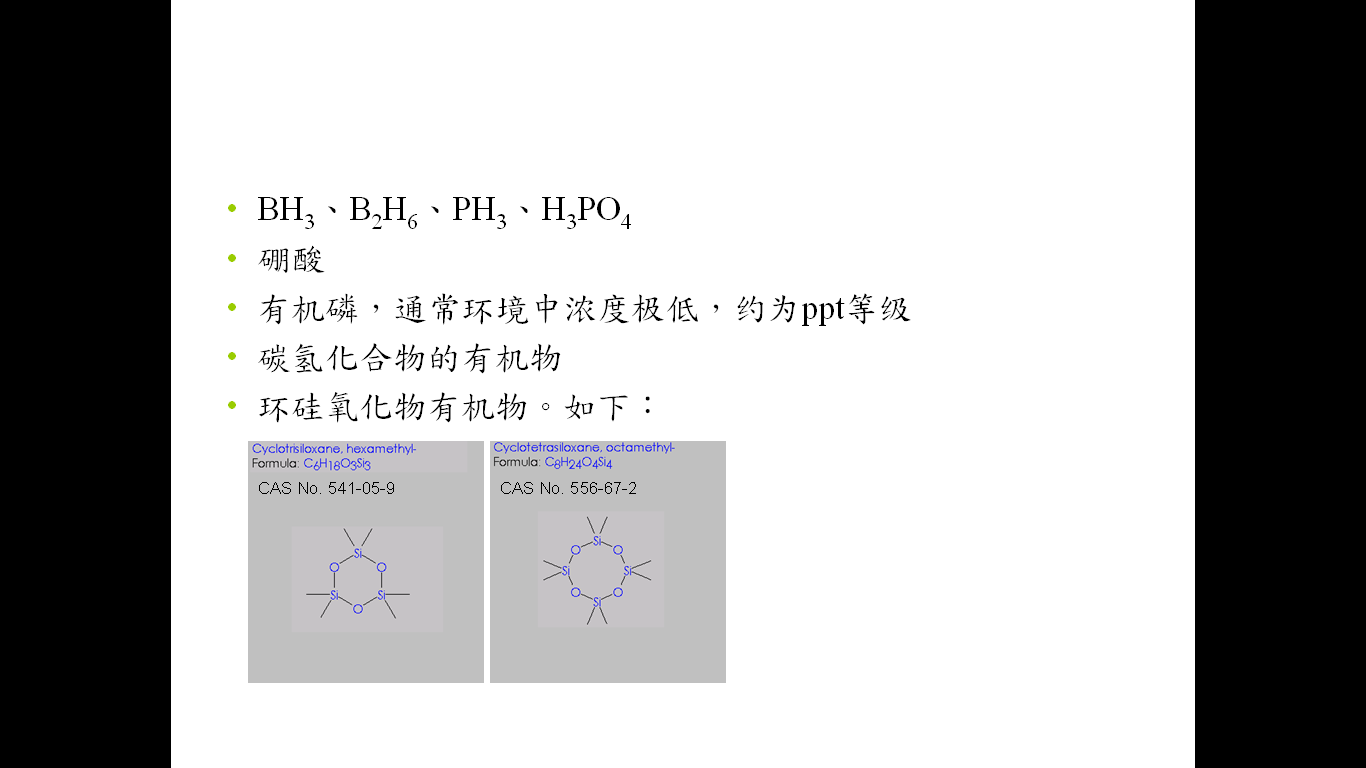

　　從圖 1及前述對LTPS特性的說明，可以匯整出以下幾種潛在威脅物種。如� 2所示�



�2 潛在威脅物種

　　硼及磷屬摻雜物，為眾所周知，也就相對容易了解。有機物對GI�(zhì)量有影響，則在圖 1中有說明。此外，有機物在ELA的加工過程，有可能形成SiC；至于環硅氧化物，則是在ELA的過程中，與a-Si形成SiO2�

　　2.2 物種來源考察

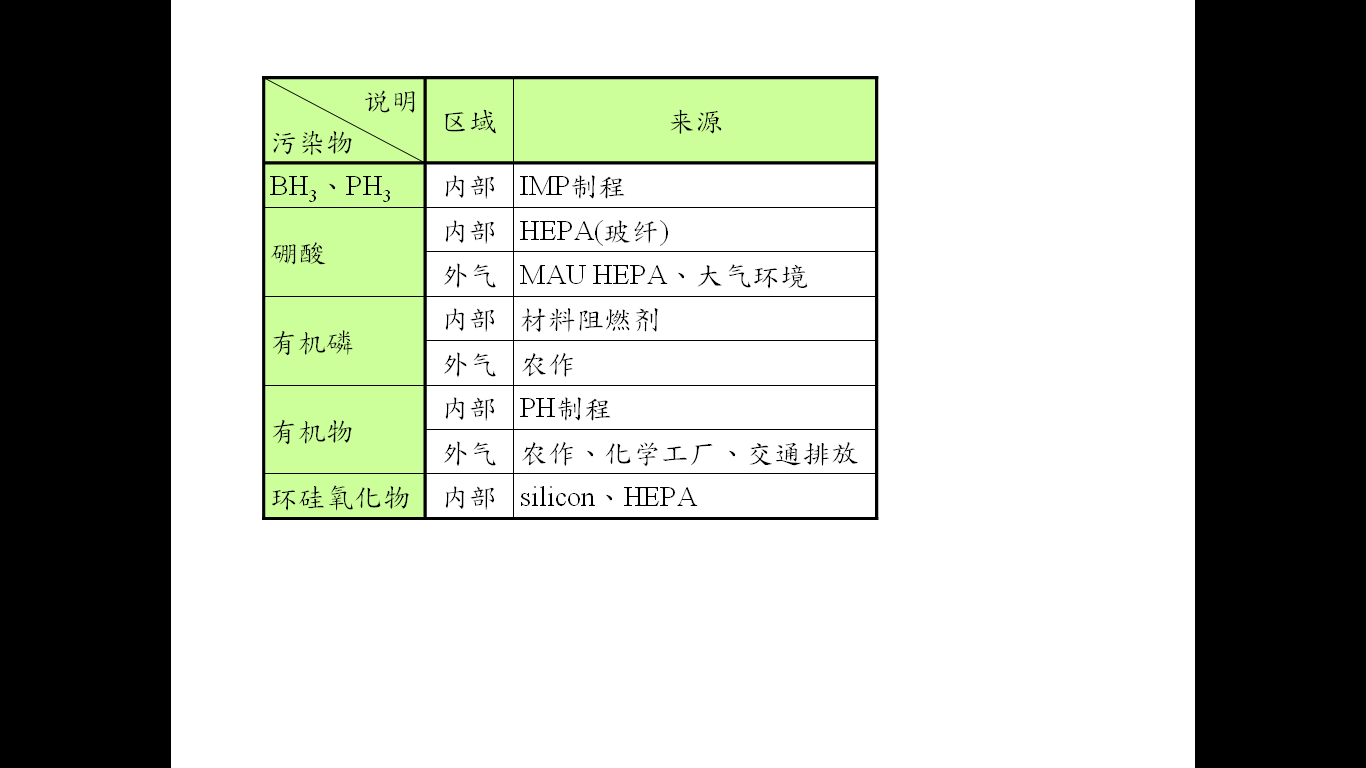

　　上述潛在威脅物種的主要來源為何？� 3大致說明了大部份來源�

�3物種來源說明

　　� 3將污染來源分為內部與外部。也就是說，在大部分情況，作LTPS的污染防治，至少要從這兩個方面考慮�

　　通常玻纖材質的HEPA或ULPA是最常被想到的。至于PH的有機物，則與潔凈廠房的回風及工藝設備的擺設方式有關，通常，后者是是否會發生交叉污染的最主要的決定者�

　　2.3 量的考察

　　究竟多少才有威脅�

　　坦白說，雖然接觸了幾個LTPS的項目，即使有完整環境檢測數�(jù)，往往因為電性變動的�(shù)�(jù)是各家的機密，其實還很難把這兩個湊在一起�

　　其中以有機物最為復雜�

　　但有趣的是，所有從事生�(chǎn)工藝的工程師都知道，當發�(xiàn)電性開始有漂移時，就該去把cleaner的化�(xué)過濾器更換掉�

　　這兒，我們試著以半導體的一些概念，并嘗試結合過去的�(huán)境采樣分析經驗，就最為復雜的有機物提出一些看法供大家參考�

　　利用半導體常見的Sticking Coefficient的概念，可以推算于玻璃基板的可能沉積量。至于Sticking Coefficient隨時間的變化�(guān)系則是于某TFT�(chǎn)�(yè)中的cell廠實驗獲得的�

　　依據ITRS，假�(shè)半導體能夠接受的碳原子的沉積�(shù)量為1x1012個碳原子。由于甲苯為C7H8，因此，可以換算如下的規格�

　　首先，LTPS相對而言，接近半�(dǎo)體制程。但沒有半導體制程嚴苛�

　　其次，我們假�(shè)，LTPS可以比半�(dǎo)體放�100倍，則可以獲得上限的橘色虛線。如� 4所示�

　　接著，再假設，LTPS可以比半�(dǎo)體再放寬50倍，則可以再獲得另外一條中限的橘色虛線�

　　最后，放寬10倍，獲得另外一條下限的橘色虛線�

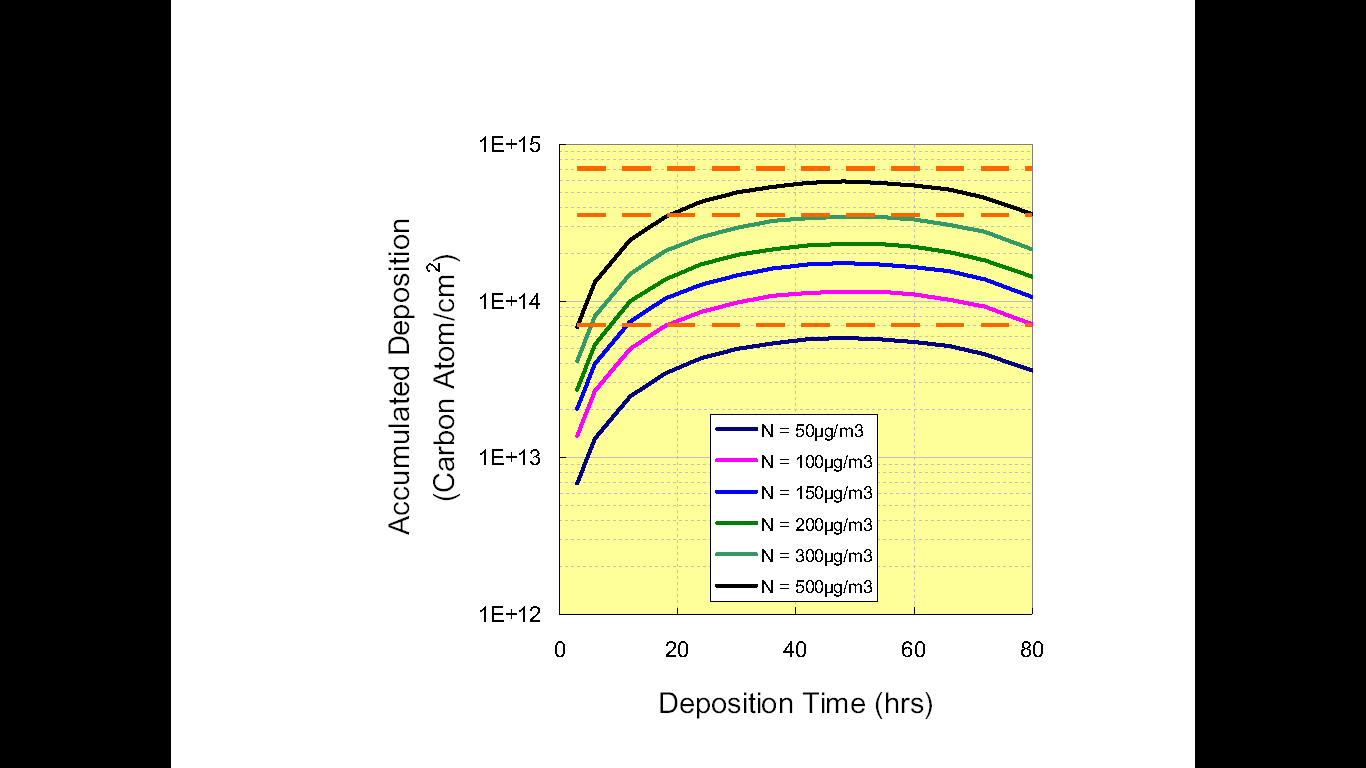

�4 碳原子沉積量說明

　　參考圖 4的三條橘色虛線，并考慮合理的環境控制經濟效益及過去于他廠的采集�(jīng)驗，中間的橘色虛線，也就是，當環境為300μg/m3是合理可以接受的�(shù)值。換句話說，我們建議環境的有機物至少低�300μg/m3�

　　以上推算，只是一個大略參考。更詳細的，有時還需要把有機物分為低、中低、中高、及高沸點，進行各區段的濃度盤查�

　　至于硼磷，由于較廣為人知，此不贅述�

　　3 化學過濾器應用的考慮

　　在進入本段落之前，需要聲明，化學過濾器的�(yīng)用不是LTPS�(chǎn)品防護的唯一手段�

　　只是因為本文的標題為”LTPS工藝與化�(xué)過濾器的�(yīng)用”，才不得不放這內容。畢竟這是花大錢的。能夠不�(zhàn)而勝，才是厲害！

　　3.1化學過濾器的種類

　　化學過濾器的分類。可以從多方面來看�

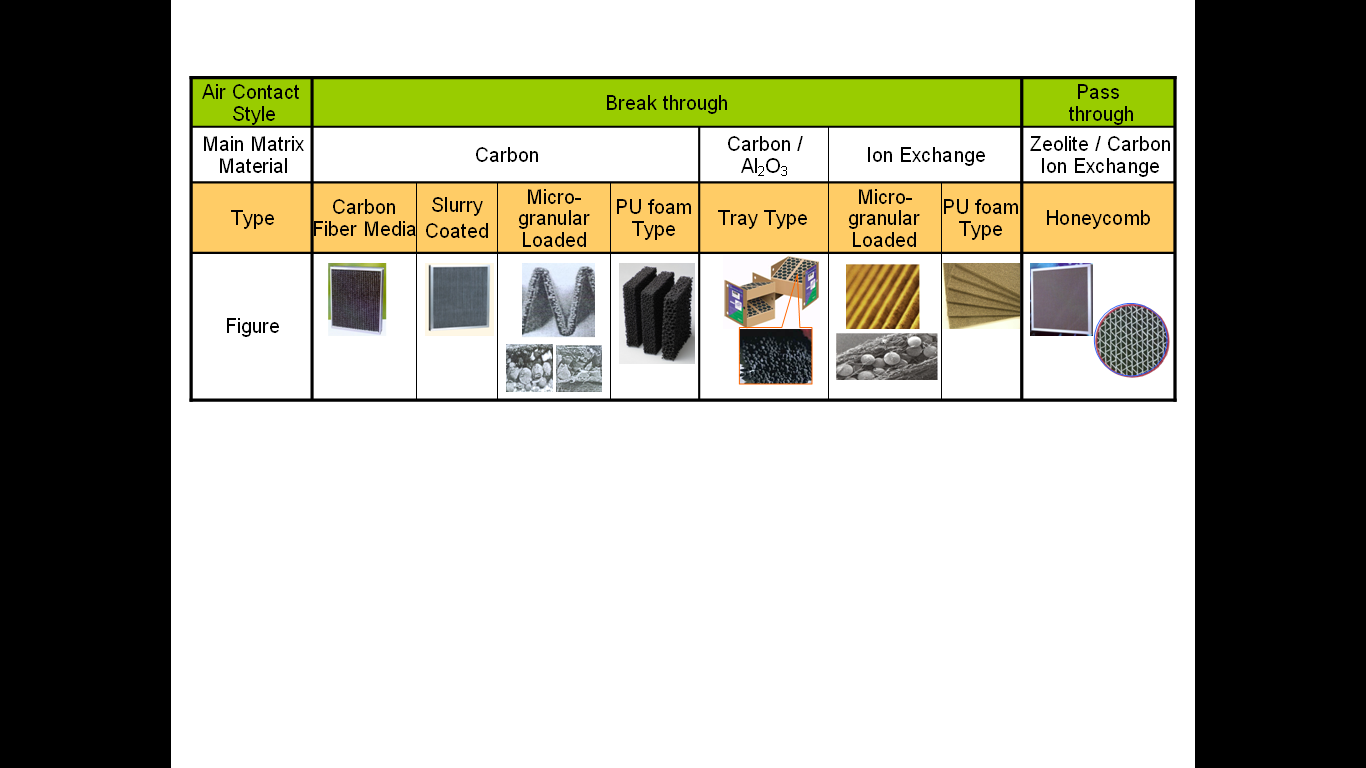

�5化學過濾器的分類說明

　　� 5是一個簡易的分類。就濾料和空氣接觸的方式，有兩大類�

　　就濾料而言，主要是活性碳、活性碳浸漬藥劑、改�(zhì)活性碳及離子交換樹酯，和其它材料。但就LTPS�(chǎn)�(yè)而言，建議主要還是以活性碳與離子交換樹酯為主�

　　就化�(xué)過濾器濾料的固定�(jié)�(gòu)，種類就很多。圖 5所介紹的，包括FFU使用、MAU使用、RCU使用。場合不同，所需選用的化�(xué)過濾器濾料的固定�(jié)�(gòu)也不同�

　　就筆者建議，廠務端會建議使用micro-granular loaded，而設備端則建議使用更長效的PU foam type�

　　3.2 化學過濾器的選用

　　化學過濾器的選用和想要處理的對象有關�

　　在前述的潛在威脅物種，我們通常會使用除酸與除有機的化學過濾器�

　　就除有機的化�(xué)過濾器，選用活性碳濾材是首選。但就除酸的化學過濾器，就有活性碳浸漬藥劑和離子交換樹酯可以選擇，依筆者經驗，除非有特殊物種，否則離子交換樹酯是較佳的選擇�

　　至于安裝區域，則和想要保護的對象有�(guān)，和污染物來源有�(guān)。當然也和預算有�(guān)�

　　3.3 化學過濾器應用的認知

　　化學過濾器和微塵過濾器不一樣�

　　不但功能不一樣，價格更是不一�(化學過濾器比微塵過濾器貴很多)。這是化學過濾器的�(yīng)用的第一個重點�

　　除了價格不一樣，使用壽命也不一樣。微塵過濾器好好使用，可以用�8�10年。化�(xué)過濾器沒那么長壽。這是化學過濾器的�(yīng)用的第二個重點�

　　第三個認知，在半�(dǎo)體，特別是愈高階，化�(xué)過濾器的�(yīng)用是必須的。在LTPS，卻未必完全絕對，有人視為買保險。買保險，固然是一種看法，但就�(chǎn)品生�(chǎn)的初投入，若能夠有效控制�(huán)境在一定的狀況下，則日后的defect defense可以減少一個變因。筆者個人覺得，這可能才是化�(xué)過濾器應用的價值所在�

　　從以上來看，化學過濾器在LTPS的應用，就顯得有些尷尬。到底要？還是不要？

　　3.4 化學過濾器應用的�(guī)�

　　要？還是不要�

　　這是各有立場的�

　　財務的、廠�(wù)的，會覺得少花錢最好�

　　制程整合的、工藝制程的，是給我最�(wěn)定、最沒有污染的環境最好�

　　所以，化學過濾器在LTPS的應用，不僅有些尷尬，似乎還顯得矛盾�

　　因此，就這個問題，與其只是一直糾�(jié)在問”要？還是不要？”的二選一的答案，還不如問，”如果不要，要做哪些基礎防護，但當要的時候，退路在哪兒。�

　　是故，化�(xué)過濾器應用的�(guī)劃是在一開始建廠的初步設計階段就和基�(chǔ)低造價的防護措施綁在一起了！不是建廠完成后，再像熱鍋上的螞蟻，盲成一團，這裝？那裝？裝裝FFU及MAU就好！這時，肯定是花大錢！

　　化學過濾器應用的�(guī)劃，除了在開始建廠的初步�(shè)計階段就和基�(chǔ)低造價的防護措施綁在一起外，環境，這個對�(chǎn)品穩定性及化學過濾器選用起重大作用的因子，也是化學過濾器應用規劃的一大重點�

　　輕忽這點，就認為裝裝FFU及MAU了事，往往就是在事后檢測出來后，才覺得棘手�

　　4 �(huán)境考察

　　建廠有環評。這是政府要求的�

　　但似乎沒有針對產品的需求，做建廠的�(chǎn)品需求環評。應該是這項目跨越了太多不同�(lǐng)域的緣故吧？

　　但如果，�(chǎn)品有潛在敏感，又想應用化�(xué)過濾器，其實，這是事半功倍的�

　　就建廠前的環境考察，有以下幾點建議�

　　4.1 外界�(fēng)向調�

　　外界�(fēng)向的�(diào)查，在建廠環評應該會做�

　　了解外界�(fēng)向與季節的關系，這和后續要提到的鄰居�(diào)查有�(guān)�

　　從圖 3的污染來源看，內部的，可以透過建廠過程中材料選擇、施工管制來完成或降低威脅。但外氣部份，這是長年的事�

　　潔凈室就是因為引入外氣，維持正壓，才成為潔凈室！所以，引入外氣是一�24hrs的長年的事，避免不了�

　　而外界的�(fēng)向，就是扮演著如何散布污染物的重要角色�

　　4.2 鄰居�(diào)�

　　鄰居是要互助的�

　　就算是惡鄰居，也只能想法與之和平共處，你是無法趕走他的�

　　鄰居�(diào)查，就是看看方圍5km甚至10km�(nèi)住了哪些鄰居，也就是有哪些潛在污染產生源�

　　這里面還包括了有無氣流阻擋物，如山丘、高大建筑物等�

　　這樣的調查與判斷，是需要經驗的。或許正是因為如此，所以，少有人想做�

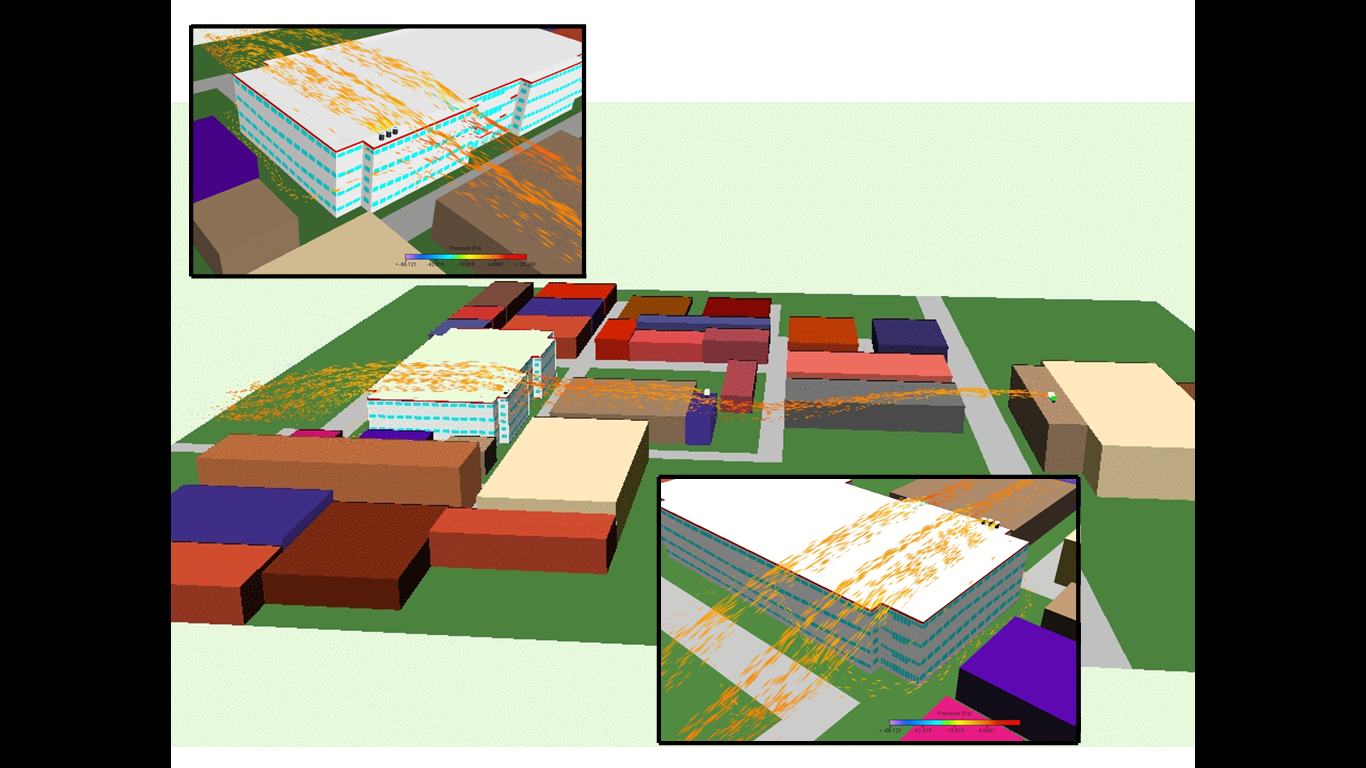

　　必要時，計算流體力學(Computational Fluid Dynamics，CFD)的應用，是一套相當有幫助的輔助判斷及可視化的工具。圖 6是一個典型的CFD�(yīng)用的例子�

�6 CFD�(yīng)用的案例

　　4.3 �(huán)境調�

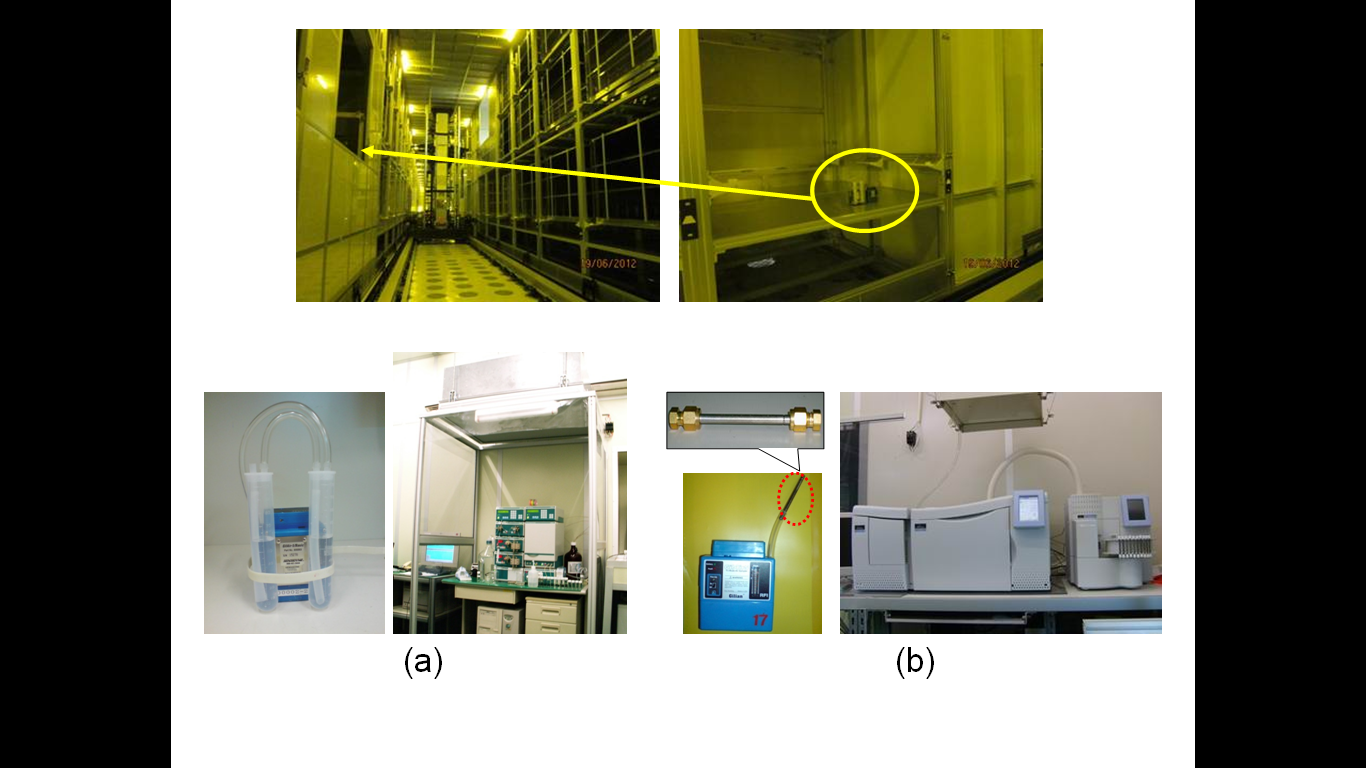

　　�(huán)境調查，說白了，就是空氣的取樣。使用工具，如圖 7所示�

�7 采樣工具與分析方�

　　(a)離子類使用；(b)有機物使�

　　而前面的外界�(fēng)向及鄰居�(diào)查，就是要讓這個階段的工作�(fā)揮最大效益�

　　透過前期的調查，確認需要進行空氣采集的位置與時間。建立數�(jù)背景，并做為后續�(shè)計規劃的依據�

　　4.4 �(huán)境評比與落實

　　既然做了�(huán)境調查，接著就應當讓這些�(shù)�(jù)�(fā)揮作用，落實到實際的項目里�

　　可以分為以下幾個方面來思考：

　　�(huán)境評比，就是好與不好。這好與不好可以分為相對性與絕對性�

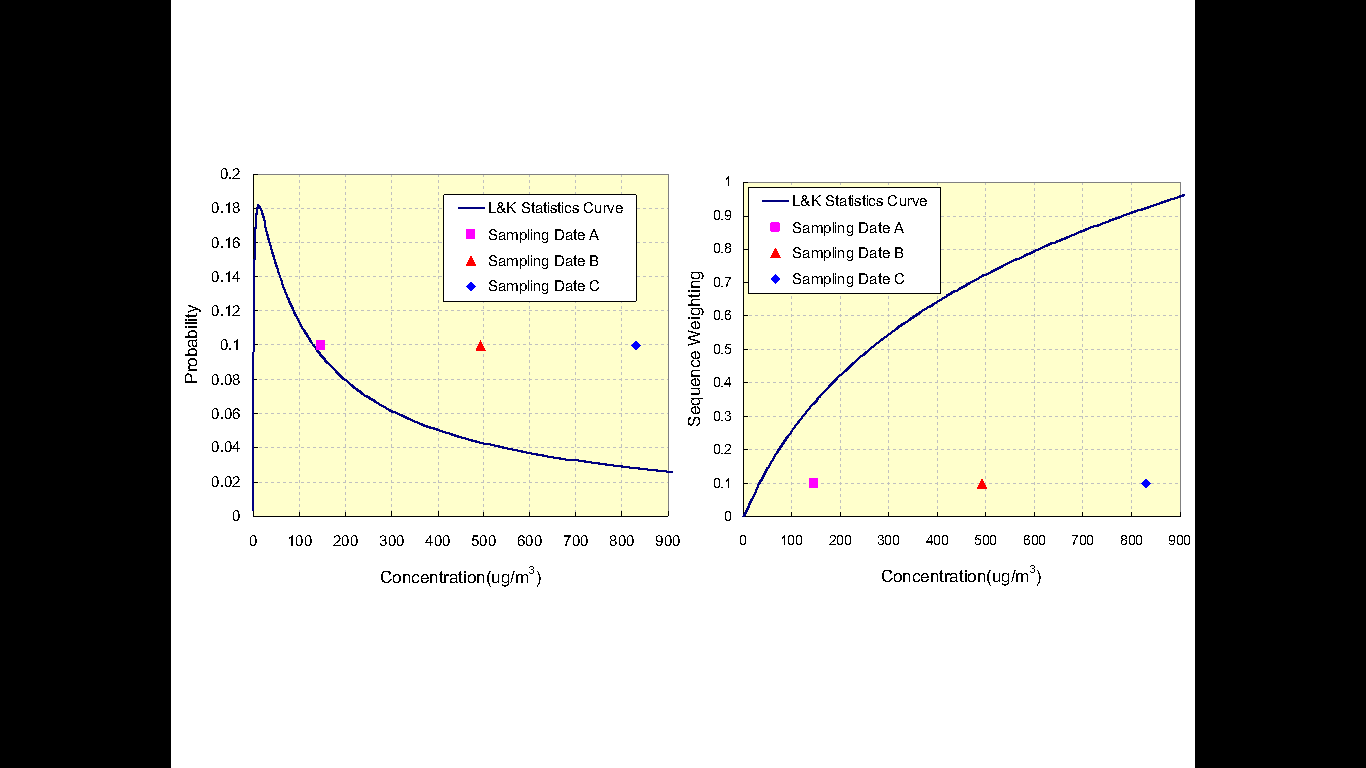

　　相對性是和同�(yè)及其它各�(chǎn)�(yè)的外界環境相比較。此如圖 8的總碳氫化合物的比較。這需要大量的對比�(shù)�(jù)庫。透過與統計數�(jù)的比�(左圖為常�(tài)分配曲線，右圖則代表在統計母�(shù)中的排名)，可以比較具科學性地判斷廠址狀況，與未來因�(yīng)之道�

�8 �(huán)境評比的相對性比�

　　絕對性則是根�(jù)LTPS的特性，澄清具威脅的物種，再透過前述的相對性比較判斷其�(fēng)險性�

　　更進一步的落實，就是在施工中的管制。依�(jù)�(huán)境的含量與物種特性，擬定有效的施工的管制，并實際�(zhí)行�

　　這樣可以減少潔凈室室�(nèi)的積累量，同時也延長化學過濾器的使用壽命�

　　5  �(jié)�

　　本文簡單地介紹了一些化�(xué)過濾器在LTPS�(yīng)用上的看法，溝通了一些概念�

　　我們相信，事先的計劃與�(diào)查，對日后的順利運行，提供了相對的保障�
