觸摸屏作為一種人�(jī)交互界面，已大量取代了以往的鍵盤、鼠�(biāo)等人�(jī)溝通方式。電阻式觸摸屏以其低廉的�(jià)格，�(wěn)定的性質更成為主打選擇的觸摸屏之一。在日常�(yīng)用中，經常需要同�(shí)�(duì)多點�(jìn)行操作。然而，觸摸屏的觸摸�(diǎn)之間�(huì)互相影響，而得出錯誤的觸摸�(diǎn)坐標。本文優化了兩點觸摸的判斷算法，�(shí)�(xiàn)了多�(diǎn)觸控的正確識別和定位處理。經試驗�(yàn)證表明可以實�(xiàn)圖像的放大、縮小、旋�(zhuǎn)等功能�
多點觸控，是指能同時正確�(shí)別和定位兩�(gè)或兩�(gè)以上的觸摸操作，能夠�(dú)立判斷每�(gè)觸摸�(diǎn)的操作意義，并實�(xiàn)相應功能的技�(shù)。這是一種擺脫了傳統的輸入設備，簡單而方便的人機交互操作模式。多�(diǎn)觸控技�(shù)目前有兩種[1]：多�(diǎn)觸控手勢�(shí)別和多點觸控位置�(shí)別�
目前市面上出�(xiàn)較多的方式是多點觸控手勢�(shí)別。手指同�(shí)觸摸屏幕多點�(shí)，能夠識別每�(gè)手指移動的方向，能夠�(jìn)行旋�(zhuǎn)、縮放、平移等操作，但還不能夠判斷出每�(gè)手指的具體位置。但兩點觸摸甚至多點觸摸�(shí)，X、Y 軸上�(huì)�(chǎn)生多�(gè)最大值，此時系統無法判斷觸摸�(diǎn)的準確位置。通常把并不是真正觸摸的點叫做“鬼點”�
多點觸控位置�(shí)別才是真正意義上的多�(diǎn)觸控技�(shù)，可以識別到觸摸�(diǎn)的具體位置，沒有“鬼點”的現象。這種觸控技�(shù)基于互電容檢測方式，通過行列交叉處耦合電容Cm 的變化判斷觸摸點。手指觸摸時行列之間的互電容減小，可以判斷觸摸點存在，并且準確判斷每一�(gè)觸摸�(diǎn)位置�
1 電阻式觸摸屏多點觸摸技�(shù)

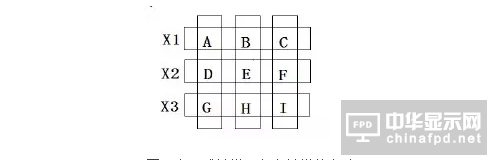

�(shí)�(xiàn)兩點觸摸，每�(gè)工作單元必須彼此�(dú)立，并且觸摸�(diǎn)只能在同一�(gè)工作單元中。圖1 給出了電阻式觸摸屏實�(xiàn)多點觸摸的方法：在X1 電極上加上電壓，由Y1，Y2，Y3 電極讀取A、B、C 觸摸單元所檢測到的X 坐標；在以后的各�(gè)始終周期依次讀取X2，X3 的坐�(biāo)。獲得所有觸摸單元的X 坐標后，再依次給Y 電極加上電壓，以獲得各�(gè)觸摸單元的Y 坐標，從而實�(xiàn)兩點觸摸�
�1 電阻式觸摸屏多點觸摸的方�
2 兩點觸摸判斷算法�(shí)�(xiàn)
2.1剔除非觸摸點
�(dāng)觸摸屏表面有觸摸�(diǎn)�(shí)，上層的ITO �(dǎo)電層向下凹陷，發生形變，并接觸到下層的ITO，接觸點的兩層ITO �(dǎo)電層之間存在一�(gè)電阻，當觸摸的壓力越大時，之間的電阻阻值就越小。通過�(jì)算相�(yīng)阻值，可以得到觸摸位置，但是想要正確識別出兩點觸摸的位置，就必須先剔除非觸摸點。所謂非觸摸�(diǎn)，就是指沒有意愿的接觸點。這些觸摸�(diǎn)是隨�(jī)的，而且是非有效觸摸。比如，觸摸力度較輕�(shí)，觸摸屏ITO �(dǎo)電層的電阻處在接通與未接通的臨界�(diǎn)，類似這樣的觸摸點就是非觸摸點。這在沒有意志支配的情況下�(chǎn)生的接觸�(diǎn)，對整�(gè)檢測沒有意義的，所以必須將它們剔除�
考慮到非觸摸�(diǎn)的隨�(jī)性，兩次測量的方法可將其剔除。若第一次測量的�(jié)果是有效值，但第二次測量的結果超出了整�(gè)觸摸屏的阻值所�(guī)定的范圍，是一�(gè)很大的值，則視其為無效值，該點即為非接觸點，必將其剔除。反之，如果第二次測量的�(jié)果在整�(gè)觸摸屏的阻值所�(guī)定的范圍�(nèi)，則視其為有效值，是有效的觸摸�(diǎn)�
2.2 接觸電阻的改�(jìn)

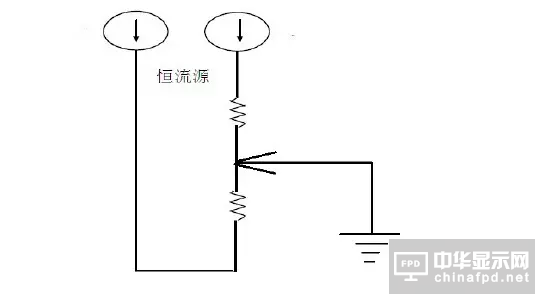

觸摸屏幕的壓力大小不同，ITO �(dǎo)電層的電阻值也不同，也就是說輕觸或重觸觸摸屏，�(chǎn)生的電阻是不同的。控制芯片可以測試出接觸電阻的阻值大小，但是沒法分辨出是輕觸，還是重觸，這只�(huì)影響判斷觸摸�(diǎn)的準確性，從而會影響整�(gè)觸摸屏的可靠性。下圖是�2是輕觸的示意圖�
�2 觸摸屏輕觸示意圖
在現階段的方案中� 接觸電阻和壓力成為影響觸�(diǎn)坐標�(zhǔn)確性的重要因素。如果接觸電阻不大于方阻，不�(huì)影響坐標顯示的準確性；如果大于方阻，就�(huì)出現跳躍�(diǎn)。比如，輕觸觸摸屏上的某一�(diǎn)，會造成電路接通不完全，對整�(gè)電路來說，它表現為測量電阻大，測得的值比�(shí)際值要大，那么它的坐標將會向后跳躍。與其相反的，如果是用力的重觸觸摸屏上的某一�(diǎn)�(shí)，坐�(biāo)�(huì)前移。由此可見輕觸或重觸�(duì)接觸電阻的測量值影響很大，接觸電阻和壓力成反比�
查閱過一些四線電阻式觸摸屏的技�(shù)手冊后發�(xiàn)：他們通常使用接觸電阻小于2kΩ 這�(gè)測試條件，來測試最小壓力這�(gè)參數。在正常力度的壓力下� 一般接觸電阻為2kΩ；如果壓力更小， 接觸電阻則會大于2kΩ。由此可見，�(shí)際測量結果與所施加的壓力存在動�(tài)變化，如果加在同一�(diǎn)上的力量是變化的，那么測量出的坐�(biāo)�(diǎn)就是不確定的，所以這種測量方法仍然必須改�(jìn)�
在此，分解一次完整的觸摸過程�(1) 手指接觸到觸摸屏表面�(2)手指�(duì)觸摸屏逐步增加壓力�(3) 壓力保持�(4) 抬起手指�(5) 手指的壓力逐步減小�(6) 手指離開觸摸屏，整�(gè)觸摸過程完成。分解過程之后可以發�(xiàn)，在這�(gè)過程中，手指�(duì)屏幕的壓力并不是一�(gè)恒定不變的量。所以，�(xì)分整�(gè)過程，把不同�(shí)期得到的壓力和接觸電阻全部采樣，然后求取平均值，那么這�(gè)值將更加接近�(shí)際數�(jù)，這就是用求平均值的最根本原因。用求平均值的方法可以模擬整�(gè)觸摸過程，從而排除掉前期接觸、后期接觸或者中間接觸時壓力不穩等情況�
這�(gè)改�(jìn)用一�(gè)循環來實�(xiàn)，多次執行讀取采樣函�(shù)，然后求平均值。由于A/D �(zhuǎn)換的速度很快，這給求平均值提供了有利的基�(chǔ)。按照程序設定，一共采�32 次，在計算求平均值的�(shí)候，利用C 語言中的左移，求得平均值。可以把這�(gè)求得的和左移5 位，就得到平均值，這種�(jì)算方式十分便捷。另一�(gè)需要考慮的問題是�(shí)間，也就是A/D �(zhuǎn)換的速度問題。如果在完成一次觸摸的整�(gè)過程中，采樣的數目越多，�(duì)于觸摸點平均取值就越接近實際數�(jù)，對確認觸摸�(diǎn)坐標的影響也就越小。A/D �(zhuǎn)換數�(jù)讀取過程的�(shí)�(xiàn)，以及改�(jìn)后的算法如下�
第一步：接通觸摸屏電流，循�(huán)讀�32 次A/D �(zhuǎn)換器的值，并求得這些值的總和�
第二步：將求得的總和值左移五位，求得平均值，并把該平均值作為有效的�(shù)�(jù)�
改�(jìn)后的算法有效避免了不同壓力對�(zhǔn)確測量電阻值的影響，提高了�(shù)�(jù)的穩定性和可靠性。可以更加準確定位坐�(biāo)，特別是屏幕中間區域的觸摸�(diǎn)，效果尤其明顯�
2.3邊沿檢測�(jié)果的改�(jìn)

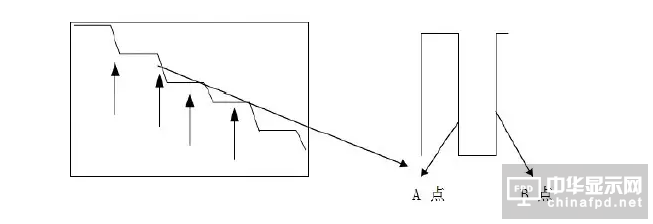

在�(jìn)行測試畫線的過程中，電壓波形不是一條平滑的曲線，而是階梯波，因此在采樣過程中� 有可能在電壓上升沿或者下降沿采樣，這樣采樣得到兩�(gè)�(diǎn)之間的電壓，并不代表這�(gè)�(diǎn)是處于采樣得到的兩�(gè)�(diǎn)直線之間的任何一�(gè)�(diǎn)，而是如圖3 所示，折線上的A �(diǎn)或者B �(diǎn)。這樣�(huì)造成�(cuò)誤識別。在測試畫線的時候，如果畫線速度較快，第二次觸摸�(shí)電壓尚未�(wěn)定，�(huì)造成采樣�(shí)的誤讀，落在電壓變化的邊沿，采樣數�(jù)比A �(diǎn)（下降沿）樣�(shù)�(jù)大，比B �(diǎn)（上升沿）小。理論上來說，的確存在一�(gè)跟這�(gè)采樣�(shù)�(jù)�(duì)�(yīng)的點，實際上選擇的這�(gè)�(diǎn)不是A �(diǎn)，就是B �(diǎn)。下面來分析一下造成這種�(xiàn)象可能的原因�
#p#分頁�(biāo)�#e#�3 采樣�(diǎn)示意�
首先是硬件電路，分兩種情況：(1) 在供給觸摸屏的電路中有電容儲能，或者旁路中的電容給階梯的電壓的變化造成了延緩，(2) 在供電電路中存在比較大的電阻，電阻的電感特性影響較大，這兩種情況都�(huì)�(dǎo)致電壓變化的邊沿拉長。此�(shí)采樣的時�(jī)選在電壓變化的邊沿處的幾率增大�
即便不存在硬件電路問題，也不能保證所有的�(diǎn)都直接跳變，不能保證采樣的時�(jī)不在電壓上升沿或者下降沿處。所以要想避免這�(gè)問題，不僅要考慮硬電路問題，更要在現有的硬件電路基礎上，在程序中剔除這些采樣�(shí)�(jī)不對的點。因此，需要通過算法找出這些�(diǎn)，然后把它們剔除。基于這�(gè)思路，在2.2 節中，已經�(duì)每�(gè)�(diǎn)采樣32 次，如果把�32 �(gè)采樣值中的最大值和最小值分別找出來，就能消除邊沿處的采樣值影響。這里的最大值是指在上一�(gè)階梯下降�(shí)的采樣值，最小值是指在本階梯下降時的采樣值，然后�32 次采樣的總和值減去這兩�(gè)�(diǎn)的值。通過這種方法增加了采樣數�(jù)的可信度，增�(qiáng)了觸摸屏工作的可靠性�
2.4臨界�(diǎn)的改�(jìn)

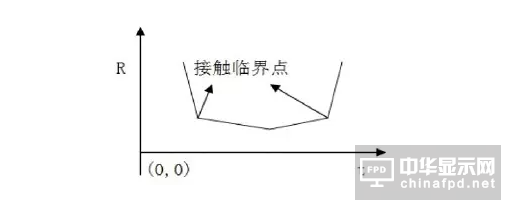

�(guān)于觸摸的臨界�(diǎn)也有需要改�(jìn)的地方。如�4 所示，給出了觸摸電阻隨壓力的變化而變化的曲線圖�
由上圖可以看出，如果是有效地觸摸的話，電阻的變化率不�(huì)太大，如兩接觸臨界點之間的電阻變化率就不是太大；但如果采樣點正好落在接觸臨界�(diǎn)上，而且這�(gè)值小�2kΩ，那么，這�(gè)�(diǎn)就應該視為無效點，用采樣的總和減去這�(gè)最大值的�(diǎn)就可以了。但是，如果在這一�(diǎn)上采樣兩次，它的影響就會明顯表現出來了。檢測出來的�(diǎn)將會使顯示結果出�(xiàn)跳越。所以對這一類無效的�(diǎn)，最安全的做法就是將其直接剔除。可以在程序中設定：完成一次觸摸以后，判斷阻值的變化，比較最大值和最小值之間的差值，如果兩�(gè)值的差值超�100Ω，則說明采樣�(diǎn)在臨界點上或者在臨界�(diǎn)之外，判斷為無效�(diǎn)，程序跳�(zhuǎn)到開始，重新開始檢測�(diǎn)，這樣就可以把這一類的�(diǎn)剔除掉�
