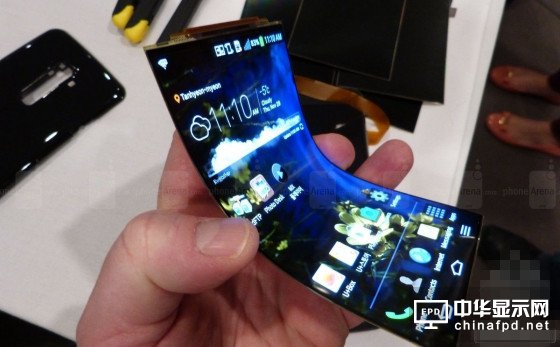

顯示器大展正式開跑,工研院針對OLED下世代的軟性顯示品,成功研發一系列相關應用材料,昨并發表從材料、基板、模組、設備到應用等,共36項最新的軟性顯示及觸控科技。
在解決軟性面板的外層保護上,工研院以濕式的涂漆工法,加上紫外光固化工法,開發出耐彎折的防刮超耐磨保護貼,且由于具生產成本低及制程容易等優勢,未來可應用在顯示光學護膜上,亦可擴大應用在建材、家具及3C產品等可折迭的產品表面,作為耐刮涂層保護。
另工研院亦開發出添加無機成分為主的軟性透明基板,除可耐350度C的高溫,并具高強度、剛性、耐腐蝕、質量輕,且透明不變黃等多項優點,能廣泛應用在軟性電子及耐高溫軟性基板上。其它還有克服OLED面板反光、看不清楚的高對比薄型圓偏光片,及為OLED阻水氧層,提供高致密度的觸控用高耐熱透明填平層材料等應用技術。
至于在設備技術方面,工研院協助國內廠商,進行大面積圖案化設備進行整合性開發,以卷對板(R2S)圖案化設備為主,搭配可精密控制涂布厚度的大面積狹縫涂布設備,并開發軟模光阻、壓印光阻和填平材料等關鍵材料,與大面積次微米模具制造和電鑄技術,除能提高材料利用率及產能外,也對于大面積次微米圖案應用,提供完整解決方案。
此外還推出了「非接觸式片電阻量測模組」,藉由電磁場與材料之耦合關系,達成非接觸量測待測物阻抗特性,具有可避免樣品損傷,量測速度快,能在高速移動下量測待測物阻抗均勻性等優點,將可應用于制程線上檢測。
