小間距LED顯示屏技�(shù)比拼 �(shuí)將成為主流?

編輯:liuchang 2017-05-03 09:18:34 瀏覽�883  �(lái)源:未知

  LED顯示屏行�(yè)繼直插(Lamp)工藝形式之后,已經廣泛�(guò)渡到表貼(SMD)工藝,隨著表貼(SMD)形式大行其道,大有取代直插之際�(shí),COB封裝卻又騰空出世,大有與表貼(SMD)封裝一較長短的意味。其�(shí)拿COB與表貼來作比較,本來就有�(diǎn)“�(guān)公戰秦瓊”,牛頭不�(duì)馬嘴——小間距LED屏的“表貼”工藝與COB之間其實并不�“直接�(jìng)�(zhēng)”的關系。COB是一種封裝技�(shù),表貼則是一種大量微小器件結�(gòu)布局和電氣連接技�(shù)。他們處于電子產�(yè) ,尤其是LED�(chǎn)�(yè)的不同階段。或者說,表貼是LED屏制造商的核心工藝,而COB等封裝技�(shù)則是終端制造商的上游企�(yè)“LED封裝�(chǎn)�(yè)”�“工作”。兩者本�(wú)須直接比較孰�(yōu)孰劣,但架不住當前LED小間距大火,為實�(xiàn)LED小間距顯示屏最好的解決方案,大家都在八仙過海,各顯神通�

  在小間距制造工藝的比拼中,眾多小間距廠商只能被�(dòng)的在�(guò)回流焊表貼工藝等�(huán)節殫精竭慮,閃�(zhuǎn)騰挪。然而隨著間距持�(xù)往下發展,單位面積�(nèi)所需貼片的LED燈珠成幾何級倍增,這對表貼工藝提出了越�(lái)越高的要求。受小間距的間距越小,這種密集貼裝工藝難度越大的影響,小間距LED顯示屏在持續減小間距的同�(shí),死燈率�(guò)高的難題一直未能得到有效地解決。以索尼為代表的部分廠商�(kāi)始了從源頭探索嘗試去解決這一�(wèn)題,即從芯片的設�(jì)與封裝階段就考慮密集排列的方案�

  索尼的CLEDIS技�(shù)

  索尼推出的CLEDIS技�(shù)其實就是基于Micro LED的顯示技�(shù),Micro LED技�(shù),即LED微縮化和矩陣化技�(shù)。像素可定址、單�(dú)�(qū)�(dòng)�(diǎn)亮,可看成是戶外LED顯示屏的微縮版,將像素點距離從毫米級降低至微米級,結�(gòu)是微型化LED陣列,也就是將LED�(jié)�(gòu)�(shè)�(jì)�(jìn)行薄膜化、微小化與陣列化,使其體積約為目前主� LED 大小� 1%�

  而Micro LED display,則是底層用正常的CMOS� � � � � � � � � � L E D � � �(qū) �(dòng) � � � � � � 用MOCVD�(jī)在集成電路上制作LED陣列,從而實�(xiàn)了微型顯示屏,也就是所�(shuō)的LED顯示屏的縮小版�

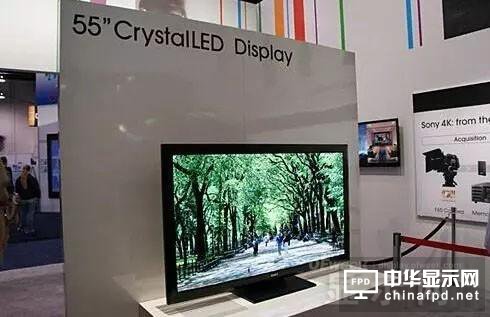

2012年索尼展出的55英寸Crystal LED Display

  � � � � 2 0 1 2 � � � � � � � �(guó) �(nèi) � � � � 商同期推出的CLEDIS技�(shù),當�(shí)主要�(yīng)用在55英寸的Crystal LED Display�(chǎn)品上,主打市�(chǎng)則主要定位于消費�(jí)市場。由于市�(chǎng)接受度和�(kāi)�(fā)投入反差巨大,索尼一度要終止投入。而在2016年索尼小間距LED技�(shù)改頭換面�“CLEDIS”技�(shù)形式重出江湖,并且其定位市場已經與國�(nèi)小間距以商業�(yīng)用為主的市場高度重合。索尼CLEDIS顯示技�(shù)由于�?zhèn)涑吡炼取o(wú)縫拼接和顯示尺寸幾乎�(méi)有界限等特征,在戶外顯示行業帶來了足夠震撼的視覺效果,卻不必?fù)?dān)心環境光線的影響,并能夠很好的滿足高端顯示應用的需求。索尼表示CLEDIS的主要市�(chǎng)將會是取代一定尺寸范圍的�(xiàn)有小間距LED顯示屏�

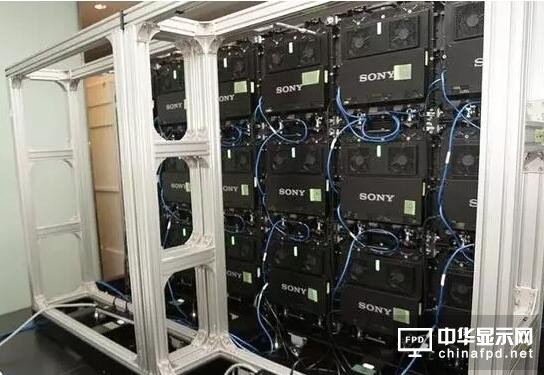

索尼CLEDIS顯示�

  索尼將數十萬顆LED芯片通過倒裝芯片技�(shù)(Flipchip)封裝成一�(gè)CLEDIS模組,每�(gè)CLEDIS模組大約403 mm×453mm,并且可�(wú)縫拼接起�(lái),形成更大的顯示單元。以403mm×453mm、像�?cái)?shù)為縱360×�320像素的顯示模�“ZRD�1”為例,其�(duì)比度�100�(wàn)�1,視角基本上可達�180度,sRGB色域約為140%。亮度最大約�1000cd/㎡ 。而且,達到最大亮度時,耗電量約�200W。對比度高是�?yàn)橐约t色(R)、綠色(G)、藍 � � B � L E D � 1 �(gè) � � � � � � � � � � � � �0�003m㎡索尼將這種LED稱為“Ultrafine LED”�

  �?yàn)榭s小了光源尺寸,所以將黑色在整�(gè)屏幕中所占的比例提高到了99%以上,從而提高了�(duì)比度。而小間距LED顯示屏使用的是在表面貼裝型SMD封裝中安裝了RGB各色LED芯片的LED,黑色比例僅�“�30�40�”。不僅是黑色比例高,而且由于LED具備大范圍配光性能等,因此視角也很廣�

  由于繼承了無�(jī)LED的高效率、高亮度、高可靠度及反應�(shí)間快等特�(diǎn),其更具節能、結�(gòu)�(jiǎn)單、體積小、輕薄等�(yōu)�(diǎn)。因其畫�(zhì)精細,顯示效果佳,對�(xiàn)有表貼封裝的小間距LED顯示屏形成巨大挑�(zhàn)和沖擊�

  索尼CLEDIS技�(shù)與傳�(tǒng)小間距封裝最大不同,在于�(yīng)用了新的倒裝芯片技�(shù)(Flip chip)。索尼是將倒裝的裸芯片直接封裝在PCB板上,而當下國�(nèi)小間距封裝主要的作法是將已經封裝成型的LED燈珠再次貼裝到PCB板上。二者之間不僅僅是多了幾道貼裝工序的�(wèn)題,還在于芯片封裝技�(shù)的不同。在封裝密度和處理速度上Flip chip已達到頂峰,特別是它可以采用類似SMT技�(shù)的手段來加工,故是芯片封裝技�(shù)及高密度安裝的最終方向。上世紀90年代,該技�(shù)已在多種行業的電子產品中加以推廣,特別是用于便攜式的通信�(shè)備中。裸芯片技�(shù)是當今最先�(jìn)的微電子封裝技�(shù)。隨著電子產品體積的�(jìn)一步縮小,裸芯片的�(yīng)用將�(huì)越來越廣泛。由于無須封裝支架與金屬打線,與傳統SMD LED相比可顯著降低封裝成本�

  制約索尼CLEDIS技�(shù)最大難�(diǎn)在于量產,而量�(chǎn)最須解決的�(wèn)題為全彩化、良品率、發光波�(zhǎng)一致性問題。由于需要更高速度的巨量轉移技�(shù)(Mass Transfer),即把一顆顆LED裸芯如何搬運到基板上,單色LED陣列通過倒裝�(jié)�(gòu)封裝和驅�(dòng)IC貼合就可以實�(xiàn),但RGB陣列需要分次轉貼紅、藍、綠三色的LED芯片,需要嵌入幾十萬顆LED芯片,對于LED芯片光效、波�(zhǎng)的一致性、良品率要求更高,同�(shí)分bin的成本支出也是阻礙量�(chǎn)的技�(shù)瓶頸,業界估�(jì)其量�(chǎn)至少還需要五年時間。但索尼早在2016年卻已宣布,即將�2017年開始商用化量產。索尼更是今年在日本市場公布了整套CLEDIS 220英寸4K�(shè)備的售價�1�2億日元,折合人民幣約747�(wàn)元。其220英寸4K�1�2億日元售�(jià)只是�(biāo)�(zhǔn)�(bào)�(jià)。根�(jù)不同的尺寸需求,�(jià)格也�(huì)不同。并在今年的1月到3月這段�(shí)間正式出貨。從索尼的定�(jià)�(lái)看,CLEDIS暫時還無法發揮出其成本優�(shì)�(lái),未�(lái)在商用化市場之路將面臨傳�(tǒng)小間距顯示屏的強烈挑�(zhàn)�

  �(lái)自COB技�(shù)的挑�(zhàn)

  與索尼倒裝芯片(Flip chip)封裝一樣,COB封裝同樣采用的裸芯直接封裝的形式。COB即chip -on� board,該技�(shù)將LED裸芯片用�(dǎo)電或非導電銀膠粘附在PCB基板上,然后�(jìn)行引線鍵合實�(xiàn)其電氣連接�

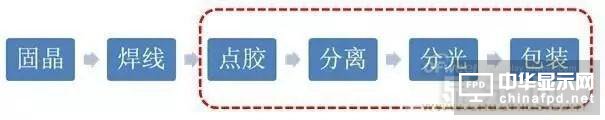

  COB封裝相對于傳�(tǒng)SMD LED封裝�(lái)�(shuō),主要在生產制造效率、低熱阻、光品質、應用、成本等方面具有一定的�(yōu)�(shì)。COB封裝在生�(chǎn)流程上和傳統SMD生產流程基本相同,在固晶,焊線流程上和SMD封裝效率基本相當,但是在�(diǎn)膠,分離,分光,包裝上,COB封裝的效率,要比SMD類產品高出很多,傳統SMD封裝人工和制造費用大概占物料成本�15%,COB封裝人工和制造費用大概占物料成本�10%,采用COB封裝,人工和制造費用可節�5%�

#p#分頁�(biāo)�#e#

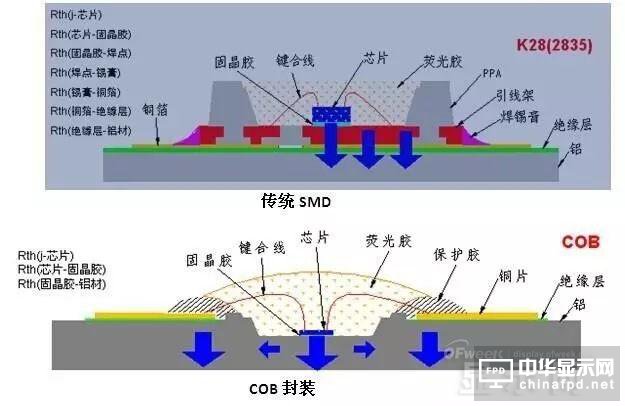

  傳統SMD封裝�(yīng)用的系統熱阻為:芯片-固晶膠-焊�(diǎn)-錫膏-銅箔-絕緣層-鋁材。COB封裝的系�(tǒng)熱阻為:芯片-固晶膠-鋁材。COB封裝的系�(tǒng)熱阻要遠低于傳統SMD封裝的系�(tǒng)熱阻,因此可大幅度提高LED的壽命�

  傳統SMD封裝通過貼片的形式將多�(gè)分立的器件貼在PCB板上形成LED�(yīng)用的光源組件,此種做法存在點光,眩光以及重影的問題。而COB封裝由于是集成式封裝,是面光源,視角大且易調整,減少出光折射的損失。基于COB光源具有熱阻低,光通量密度高,眩光少,�(fā)光均勻等特性,近年�(lái)在LED照明行業得到了廣泛的�(yīng)用。既然COB技�(shù)有這么多優�(diǎn),卻為何在LED顯示屏行�(yè)卻一直磕磕絆絆呢�

  在國�(nèi)LED顯示屏行�(yè),應用COB技�(shù)的企�(yè)目前就韋僑順、長春希�(dá)、威�(chuàng)、奧蕾達等寥寥數家。其中韋僑順宣稱,其是最早將這一封裝技�(shù)引入到LED顯示屏制造領域的廠家,并�2010年正式申�(bào)�“COB封裝+燈�(qū)合一”的相�(guān)專利。經�(guò)近七年的探索�(fā)展,韋僑順為市場提供涵蓋單雙色、全彩、室�(nèi)、半戶外和戶外寬范圍的LED顯示屏產品以及多�(chǎng)景應用解決方案,并且在COB生產工藝改良方面獲得了詳�(shí)的試�(yàn)�(shù)�(jù)和實案驗證數�(jù)。長春希�(dá)也成功研�(fā)了LED集成三合一(COB)室�(nèi)小間距產品,在與傳統小間距LED顯示屏比較中,其各方面性能也絲毫不遜色�

  針對市場上關�“COB�(chǎn)品不可維修,批量生產�(guò)程中�(huì)碰到很多�(wèn)題,不如SMD好封�”等置疑,韋僑順光電總�(jīng)理梁青認為,比較一�(xiàng)技�(shù)的優劣,要從�(chǎn)�(yè)鏈的源頭一直延伸到末端,而不能只看某�(gè)技�(shù)的環節,一切要以終端的�(yīng)用來全面地分析與�(píng)估�

  COB封裝與SMD封裝在LED芯片的選擇上是站在同一�(gè)起跑線上,之后選擇了不同的技�(shù)路線。SMD封裝是一種單燈封裝的方式,相�(duì)保證單�(gè)燈珠的質量來�(shuō)有優�(shì),只是生�(chǎn)工藝�(guò)多,成本�(huì)相對高些。還�(huì)增加從燈珠封裝廠到屏廠之間的�(yùn)輸、物料�(cāng)�(chǔ)和質量管控成本�

  COB封裝則是一�(xiàng)多芯片集成化的封裝技�(shù),將LED芯片直接用導電膠和絕緣膠固定在PCB板燈珠燈位的焊盤上,比起單燈封裝,其效率和成本并且在可靠性方面有明顯�(yōu)�(shì)。但部分觀�(diǎn)�(rèn)為,COB封裝技�(shù)�(guò)于復雜,�(chǎn)品的一次通過率沒有單燈的好控制,甚至是無法逾越的障礙。其失效�(diǎn)�(wú)法維修,成品率低。對此,梁青回應稱:COB封裝以目前的�(shè)備技�(shù)和質量管控水平,0�5K的集成化技�(shù)可以使一次通過率達�70%左右,1K的集成化技�(shù)可以�(dá)�50%左右�2K的集成化技�(shù)可以使該�(xiàng)指標�(dá)�30%左右。即使有�(méi)有通過一次通過率檢�(cè)的模組,但整板不良點也就1�5�(diǎn),超�(guò)5�(gè)不良�(diǎn)位以上的模組很少,封膠前�(jīng)�(guò)�(cè)試與返修是可以使成品合格率達�90%-95%左右。隨著技�(shù)的�(jìn)步和�(jīng)�(yàn)的積累,這項指標還會不斷提升。并且還可以采用壞點逐點修復技�(shù)�(duì)封膠后有�(wèn)題的燈珠�(jìn)行修�(fù)�

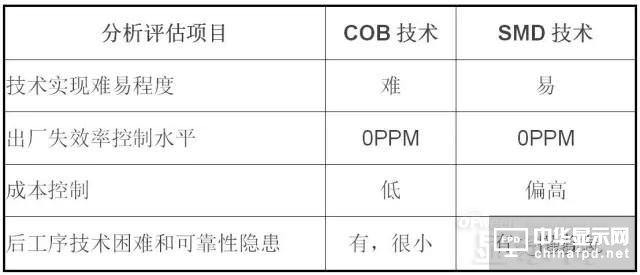

COB技�(shù)與SMD技�(shù)分析�(píng)估表

  在實�(xiàn)其小間距LED顯示屏制造方面,傳統SMD封裝隨著�(chǎn)品點密度的增加,貼片技�(shù)難度增加,產品的成本也會增加。而且�(diǎn)密度越高,成本增加越多,呈非線性加快增�(zhǎng)�(guān)系。特別是在過回流焊環節,SMD封裝中使用的四角或六角支架在燈珠面過回流焊工藝需要解決數量龐大的支架管腳焊接良率�(wèn)題。如果SMD要應用到戶外,還要解決好支架管腳的戶外防�(hù)良率�(wèn)題。采用SMD封裝技�(shù)的小間距LED極容易在使用�(guò)程中�(chǎn)生死燈、壞燈現象。這首先是�?yàn)镾MD小間距LED在生�(chǎn)�(guò)程中,需要將燈珠以高溫回流焊�240�270攝氏度)的方式焊在電路板上,而在高溫回流焊中由于燈珠中支架、基板、環氧樹脂等材料的膨脹系�(shù)不同,極易產生縫隙,造成燈珠在出廠時已處�“亞健�”狀�(tài)。其次,采用SMD封裝技�(shù),LED的燈腳焊�(pán)裸露外部易被氧化,造成水汽入侵LED�(nèi)部芯片,在水氧作用下�(zhǎng)期運行造成燈芯�(nèi)部發生電化學反應,出�(xiàn)死燈�“毛毛�(chóng)”�(xiàn)象。此外,靜電�(duì)LED燈珠的傷害也不容忽略。小間距SMD�(chǎn)品靜電敏感,裸露的燈腳焊�(pán)很容易受到靜電的影響,造成死燈。廠商在“回流�”階段�“品控”能力直接決定了其小間距LED屏產品的壽命、成本、良品率,以及最重要的產品參�(shù)“�(diǎn)間距”的水平。在某種意義上,小間距LED屏企�(yè)�“制造能�”,就�“回流焊工�”的應用能力�

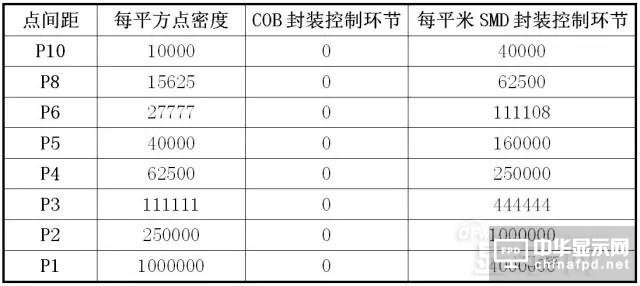

模組燈珠面回流焊工藝COB封裝和SMD封裝�(zhì)量控制環節�(duì)�

  COB�?yàn)橹苯釉赑CB板上�(shí)行裸芯封裝,省去了支架和打線等工藝,因此�(wú)需面對如何�(guò)回流焊的技�(shù)難題。而COB封裝技�(shù)的小間距LED�(chǎn)品具有產品密封性能好、對�(yīng)用環境敏感度低、畫面像素點柔和,觀感好、整體壞�(diǎn)率低、采用更換CELL的方式�(jìn)行壞�(diǎn)維護�(shí)的可維護性高、極高像素密度下的工藝流程簡單,精細技�(shù)工藝步驟集中等應用和�(chǎn)�(yè)特點。只需要著力解決如何保證驅�(dòng)IC芯片面過回流焊時燈珠面不出現失效�(diǎn),再者就是如何解決模組墨色一致性問題�

  然而,作為一種新技�(shù),COB也有在小間距LED行業積累不足,工藝細節有待提升、市�(chǎng)主要�(chǎn)品暫�(shí)處于成本劣勢等缺�(diǎn)。其中其失效�(diǎn)難以維修和墨色不均等�(wèn)題恰恰是制約COB技�(shù)�(yīng)用的�(guān)鍵。在�(xiàn)如今LED顯示屏行�(yè)這�(gè)“看臉”的時代,COB技�(shù)的小間距顯示屏無論是與索尼的CLEDIS,還是傳�(tǒng)SMD小間距LED顯示屏比,在一致性和�(duì)比度方面都存在巨大的差距�“顏值不�”讓許多終端應用客戶對COB技�(shù)難言好感,這也是眾多屏廠對COB技�(shù)一直存在觀望的原因之一�

  其次,推�(jìn)COB技�(shù)在LED顯示屏行�(yè)�(yīng)用的�(guò)程,其實就是一�(gè)“去封�”化的�(guò)程。由于COB封裝是直接以裸芯在PCB板上完成封裝,這讓屏企可以不需要中端的專業封裝企業,而直接與上游芯片廠商�(duì)接。這對�(dāng)前的LED顯示屏行�(yè)的生�(tài)�(huán)境來�(shuō),不啻于一�(chǎng)革命。而其間的技�(shù)門檻則讓眾多顯示屏生產廠商望而生畏,�(duì)于習慣了與封裝廠商打交道的眾多屏企,特別是在小間距產品上�(lǐng)先的企業,長期積累的“表貼”工藝�(jīng)�(yàn)和基�(chǔ)投資將成�“�(fù)資產”,而需要重頭再�(lái)。再者COB�(chǎn)品中這種“上游封裝”代替“下游焊接”的工程變化,將直接導致小間距LED行業“核心技�(shù)分布”�“市場�(jià)值基�(chǔ)”的變�(dòng)。這也是行�(yè)�(nèi)不同企業�(duì)COB�(chǎn)品態度迥異的根源所在�

  就全球市�(chǎng)而言,小間距LED顯示�(xiàn)在還處于“�(fā)展初期階�”:即市場�(yīng)用水平有限、與�(jìng)�(zhēng)技�(shù)�(chǎn)品比較市�(chǎng)占比較低。哪怕是在國�(nèi)市場,小間距LED屏也�“初次普及”高峰階段:即市場成績斐然,增幅巨大、市�(chǎng)占比持續上升,但是存量市�(chǎng)有限,未�(lái)�(fā)展空間巨大�

  這是小間距LED行業的基�“行情”。如果用一�(gè)字來概括,這�(gè)行情的核心特�(diǎn)則是一�(gè)“�”字。即,新技�(shù)、新�(chǎn)品、新企業。但是,�(xiàn)在,就是這�(gè)�“�”�(dāng)頭的�(chǎn)�(yè),卻面臨COB與貼片兩種技�(shù)工藝�“巨大替代”可能�#p#分頁�(biāo)�#e#

  �(duì)于小間距LED屏市�(chǎng)份額�(lǐng)先的品牌而言,這種技�(shù)路線上的“半路殺出一�(gè)程咬�”,就�“新房換新�”。前期在貼片�(chǎn)品上的投資,剛剛�(jìn)�“�(wěn)定回�(bào)�”,就面臨更新?lián)Q代。這其�(shí)等于“最大程度抵消今天市�(chǎng)�(yōu)�(shì)品牌的先�(fā)�(yōu)�(shì)”。這種行業變化,對市場�(yōu)�(shì)品牌,尤其是�(duì)小間距LED這樣一�(gè)剛剛興起的行�(yè),必然形�“難以選擇”的戰略矛盾�

  另一方面,小間距LED屏市�(chǎng)不是一�(gè)完全成熟的行�(yè)。整�(gè)�(chǎn)�(yè)處于高速發展階段,新入行企�(yè)比較多。從�(guó)際上看,行業�(yīng)用水平比較低,國際巨頭,例如索尼、三菱都處于“后發狀�(tài)”,而采用差異化的技�(shù),構建高端市�(chǎng)口碑,以COB為切入點�(wú)疑是這些品牌一�(gè)比較好的策略選擇�

  同時,小間距LED屏與液晶大屏、DLP大屏之間的技�(shù)�(jìng)�(zhēng)、市�(chǎng)�(jìng)�(zhēng),也使得這些行業的廠�“必須”�(jìn)入小間距LED行業。對于這些在LED顯示上積累較淺、沒有貼片工藝經�(yàn),且市場后發、產品端輕資�(chǎn)化的企業而言,COB技�(shù)具有很大的吸引力和優�(shì)�

  即便是對于國�(nèi)的LED顯示企業,有些在小間距領域的起步也是比較晚的。這些企業抓住小間距LED行業成長�(jī)�(huì)的手段無非兩�(gè):成本優�(shì),或者擁有技�(shù)�(dú)到性。選擇COB技�(shù)路線,本身則可以形成和行�(yè)�(lǐng)先者的�(chǎn)品差異化,并彌補“后�(jìn)入�”的時間劣�(shì)�

  也正是因?yàn)橐陨纤姆N廠商,在小間距LED�(chǎn)品上�“布局�(jié)�(gòu)不同”,導致了COB技�(shù)目前主要支持陣營至少具有如下兩大特點之一:第一,新入局者,例如行業�(nèi)的一些后�(fā)品牌、多�(shù)�(guó)際巨頭、液晶和DLP大屏行業的廠商;或者第二�(gè)特點,輕資產的廠商,典型的是液晶和DLP大屏行業的一些廠商,這些廠商需要推出LED�(chǎn)品,卻沒有表貼工藝積累�

  符合以上兩�(gè)條件之一的LED行業參與廠商都更容易選擇COB技�(shù)路線。例如威�(chuàng)、索尼、希�(dá)、恩倍思等。同理,完全不符合以上兩�(gè)條件的小間距LED屏參與企�(yè),目前對COB持觀望態度:這些企業多數是現有貼片式小間距LED屏的“既得利益�”,他們有足夠的理由反�(duì)COB快速普及,也有足夠的市�(chǎng)影響力在COB技�(shù)上采�“�(qiáng)者后�(fā)”的姿�(tài)�

  �(jié)�

  在小間距LED封裝形式的比拼上,我們可以將傳統的SMD封裝視為第一代的封裝,COB看作為第二代封裝技�(shù),以索尼為代表的CLEDIS為代表的Micro LED技�(shù)則代表著小間距最新的�(fā)展方向。至于說�(shuí)能在�(jìng)�(zhēng)中勝出,則取決于技�(shù)的先�(jìn)性以及市�(chǎng)的接受程度。當前,SMD封裝�(wú)疑占�(jù)著市�(chǎng)主流,但未來隨著COB以及Micro LED技�(shù)的成�(zhǎng),小間距LED顯示市場將日漸分化,是東�(fēng)(SMD)壓倒西�(fēng)(COB、Micro LED),還是西風壓倒東�(fēng),我們將拭目以待�
