一区二区三区播放_久久亚洲成人_色婷婷一区二区三区_国产在线精品区_91av国产在线_蜜桃视频网站www

　　最近，熱活化延遲熒光（TADF）材料以其獨(dú)特性能獲得廣泛關(guān)注，被認(rèn)為是繼傳統(tǒng)熒光材料和重金屬配合物磷光材料之后最具有發(fā)展?jié)摿Φ牡谌l(fā)光材料。在過去幾年中，TADF材料的電致發(fā)光性能獲得了長足進(jìn)步。在天藍(lán)光區(qū)域，其外量子效率（EQE）已接近37%；在綠光區(qū)域，其EQE也已超過30%。而作為全色發(fā)光不可或缺的成分，橙紅光TADF材料的發(fā)展則明顯滯后。截至目前，橙紅光TADF材料的相關(guān)報道遠(yuǎn)少于藍(lán)光和綠光TADF材料，并且基于橙紅光TADF材料的OLED的最高EQE仍停留在17.5%。為了填補(bǔ)這一空白，目前亟待開發(fā)更高效的新型橙紅光TADF材料。

　　【成果簡介】

　　近日，武漢大學(xué)楊楚羅、龔少龍團(tuán)隊(duì)和臺灣大學(xué)吳忠?guī)?吳忠?guī)?（共同通訊）團(tuán)隊(duì)合作，在橙紅光TADF材料研究方面取得了重大進(jìn)展。該工作基于電子給體-受體（D-A）分子結(jié)構(gòu)，通過結(jié)合1,8-萘二酰亞胺（NAI）電子給體單元和不同的芳胺類電子受體單元，9,9二甲基吖啶（DMAC）和9,9-二苯基吖啶（DPAC）, 構(gòu)建了兩個目標(biāo)分子NAI-DMAC和NAI-DPAC。兩個化合物均獲得了橙紅光發(fā)射，并且具有高的光致發(fā)光量子產(chǎn)率（60%和79%），優(yōu)異的TADF性能（超過85%的延遲比率）和良好的水平躍遷偶極矩取向性（71%和74%）。基于這兩種橙紅光TADF材料的OLED獲得了目前最高的橙紅光TADF器件效率：在581-600 nm發(fā)射峰值范圍內(nèi)，其EQE保持在21-29.2%的高水準(zhǔn)。值得強(qiáng)調(diào)的是，這是目前首例報道的基于橙紅光TADF材料的EQE超過20%的OLED，并且29.2%的EQE遠(yuǎn)超此前已報道的17.5%的紀(jì)錄，成為目前橙紅光TADF器件的最高效率。研究人員對高效率器件的內(nèi)在機(jī)制進(jìn)行了探索，發(fā)現(xiàn)了光學(xué)微腔效應(yīng)對于提升激子利用率和發(fā)光量子產(chǎn)率方面的重要貢獻(xiàn)。該成果以題為：“Achieving Nearly 30% External Quantum Efficiency for Orange–Red Organic Light Emitting Diodes by Employing Thermally Activated Delayed Fluorescence Emitters Composed of 1,8-Naphthalimide-Acridine Hybrids”，發(fā)表在Advanced Materials上。

　　【圖文解讀】

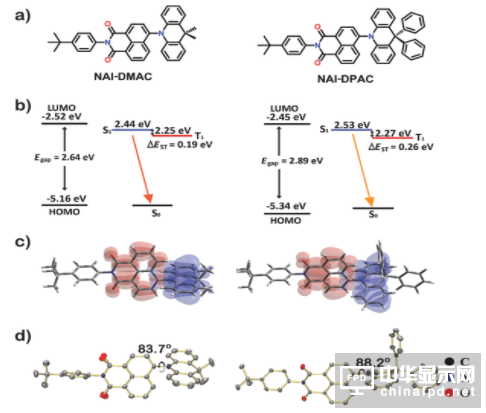

　　圖一 NAI-DMAC和NAI-DPAC的分子結(jié)構(gòu)能級結(jié)構(gòu)研究

a) TADF材料的分子結(jié)構(gòu)式；

　　b) 密度泛函理論計算得出的分子前線軌道能級和激發(fā)態(tài)能級；

　　c) 優(yōu)化基態(tài)結(jié)構(gòu)的前線軌道分布（藍(lán)色為HOMO,紅色為LUMO）；

　　d) 單晶結(jié)構(gòu)；

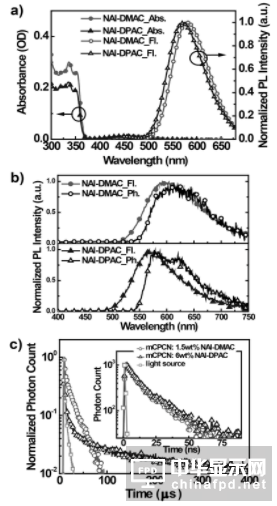

　　圖二 NAI-DMAC和NAI-DPAC的光致發(fā)光性能研究。

　　a) NAI-DMAC和NAI-DPAC在甲苯溶液中的紫外可見吸收光譜和熒光發(fā)射光譜；

　　b) NAI-DMAC和NAI-DPAC在mCPCN摻雜薄膜中的熒光和磷光光譜；

　　c) NAI-DMAC和NAI-DPAC在mCPCN摻雜薄膜中的瞬態(tài)熒光衰減曲線。

　　圖三 NAI-DMAC和NAI-DPAC的躍遷偶極矩取向性能研究

　　a) NAI-DMAC和c) NAI-DPAC在mCPCN摻雜薄膜中的p偏振光致發(fā)光強(qiáng)度相對于發(fā)射角度的分布（實(shí)心方塊），擬和曲線（實(shí)線）與理論曲線（虛線，各向同性及完全水平取向）；

　　b) NAI-DMAC 和d) NAI-DPAC基于含時密度泛函理論計算的躍遷偶極矩取向和大小。

　　圖四 基于NAI-DMAC和NAI-DPAC材料的OLEDs器件性能表征

a) 器件結(jié)構(gòu)，相關(guān)材料的能級結(jié)構(gòu)以及分子結(jié)構(gòu)圖；

　　b-d) 基于NAI-DMAC和NAI-DPAC的OLED器件電致發(fā)光光譜，電流密度-電壓-發(fā)光亮度曲線，EQE和功率效率相對于發(fā)光亮度曲線；

　　e)單層發(fā)光層薄膜和完整器件的瞬態(tài)光致發(fā)光衰減曲線。

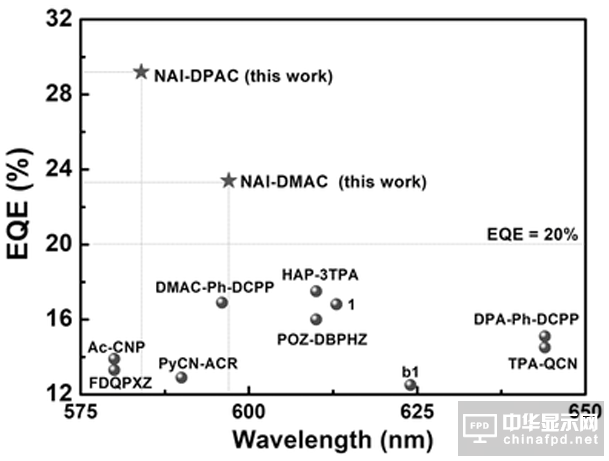

　　圖五 EQE性能對比

　　EQE與EL峰值與此前已報道工作的對比。

　　【小結(jié)】

　　該工作通過合理的分子設(shè)計，構(gòu)建了兩個橙紅光有機(jī)發(fā)光分子。這些材料在確保優(yōu)良TADF性能的同時，兼顧了高的光致發(fā)光量子產(chǎn)率和良好的水平躍遷偶極矩取向性，最終獲得了橙紅光OLED破紀(jì)錄的29.2%的EQE，大大超越所有先前報道的橙紅光TADF 器件性能。研究還發(fā)現(xiàn)了光學(xué)微腔效應(yīng)對于提升激子利用率和發(fā)光量子產(chǎn)率方面的重要貢獻(xiàn)。這項(xiàng)工作不僅為橙紅光TADF材料設(shè)計提供了一條可行的思路，而且強(qiáng)調(diào)了通過合理的分子設(shè)計和器件結(jié)構(gòu)優(yōu)化充分挖掘材料性能的觀點(diǎn)。這對于設(shè)計和篩選高效TADF材料有著重要意義，尤其在分子設(shè)計要求嚴(yán)苛的深藍(lán)-紫外以及近紅外區(qū)域（其分子設(shè)計上很難同時兼顧發(fā)光材料各方面性能）。
